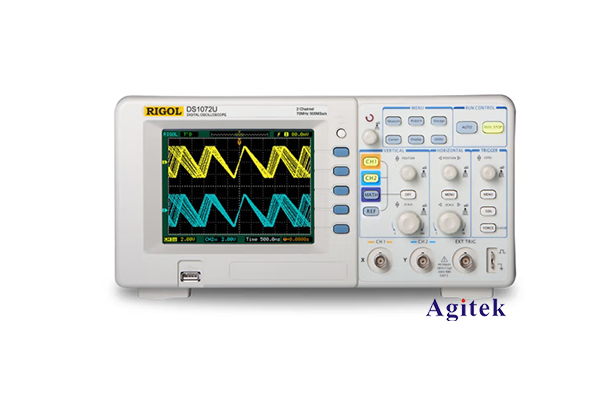

普源DS1072U示波器測量直流電壓的方法

直流電壓測量是示波器最基本的功能之一，在電子電路調試、維修等工作中廣泛應用。作為一款性價比較高的經濟型示波器，普源DS1072U示波器同樣具有精確測量直流電壓的能力。本文將詳細介紹如何使用DS1072U示波器測量直流電壓，并分享一些使用技巧，幫助工程師更好地利用這款示波器。

1. 直流電壓測量的基本原理

示波器測量直流電壓的原理非常簡單，就是利用示波器的輸入端檢測被測信號的平均值。示波器內部會將輸入信號進行采樣和數字化處理，然后計算采樣點的算術平均值，即可得到直流電壓的大小。

對于普源DS1072U這樣的數字示波器而言，其直流電壓測量的精度主要取決于兩個因素：

1) 模數轉換器的分辨率：DS1072U采用12位模數轉換器，理論上可以提供4096級電壓分辨率，足以滿足大部分直流電壓測量的需求。

2) 輸入電路的輸入阻抗：DS1072U的輸入阻抗為1MΩ，可以避免因測量而對被測電路產生負載影響。

2. 直流電壓測量的操作步驟

2.1 連接輸入信號

將待測直流電壓信號的正極連接到DS1072U的通道1輸入端，負極連接到接地端。為了獲得準確的測量結果，需要確保輸入信號幅值在示波器的測量范圍內，不能出現過載。可適當調整輸入衰減比。

2.2 設置示波器參數

a. 觸發模式：由于直流信號是穩定的，可以選擇自由觸發模式。

b. 采樣率：對于直流信號，采樣率的設置沒有太大影響。

c. 水平時基：可以設置為最慢的1s/div，因?yàn)橹绷餍盘柌恍枰^察波形細節。

d. 垂直檔位：調整垂直檔位，使得測量值能夠穩定顯示在屏幕上。

2.3 讀取測量結果

a. 在示波器界面的數值顯示區域，可以直接讀取通道1的直流電壓值。

b. 如果需要更精確的測量，可以使用光標測量功能。將光標定位在穩定的直流電平上，即可讀取精確的電壓值。

c. 示波器還提供了自動測量功能，可以自動計算各種電壓參數，包括直流電壓、峰-峰值、方均根值等。

3. 測量實例

以測量一個5V直流電源的電壓為例，具體步驟如下：

1) 將5V直流電源的正極連接到DS1072U的通道1輸入端，負極連接到接地端。

2) 將通道1的輸入檔位設置為2V/div，以確保測量值能夠穩定顯示在屏幕上。

3) 在示波器界面的數值顯示區域，可以直接讀取通道1的直流電壓值，例如顯示為5.01V。

4) 為了獲得更精確的測量結果，可以使用光標測量功能。將光標定位在穩定的直流電平上，讀取電壓值為5.012V。

5) 示波器還提供了自動測量功能，可以自動計算直流電壓、峰-峰值、方均根值等參數。在自動測量菜單中選擇"DC"項，即可直接顯示5.012V的直流電壓值。

4. 測量技巧

a. 合理選擇輸入檔位：輸入檔位過大會導致測量精度降低，過小則可能出現過載。通常情況下，將測量值調整到屏幕中間1/2到2/3的位置是最佳選擇。

b. 使用光標測量：光標測量可以獲得更精確的測量結果，特別適用于需要高精度測量的場合。

c. 開啟自動測量：自動測量功能可以快速獲得各種電壓參數，提高測量效率。

d. 注意輸入阻抗：DS1072U的輸入阻抗為1MΩ，對于某些高阻抗電路可能會產生負載影響，需要考慮是否使用高阻抗探頭。

e. 注意接地問題：為了獲得準確的測量結果，被測電路的接地端必須與示波器的接地端良好連接。

普源DS1072U示波器具有精確測量直流電壓的功能，操作簡單，測量結果穩定可靠。通過合理設置示波器參數，利用光標測量和自動測量等功能，工程師可以快速、準確地測量各類直流電壓。掌握好這些測量技巧，必將有助于提高工作效率，為電路調試和維修工作提供有力支持。
