泰克MSO3054示波器測電流

示波器是電子工程師和維修人員不可或缺的工具之一。在日常工作中，準確測量電流是非常重要的。泰克MSO3054是一款功能強大的示波器，它能夠提供精確的電流測量功能。本文將詳細介紹如何使用MSO3054測量電流，并分享一些實用技巧，幫助讀者更好地掌握這一技能。

1. 泰克MSO3054示波器概述

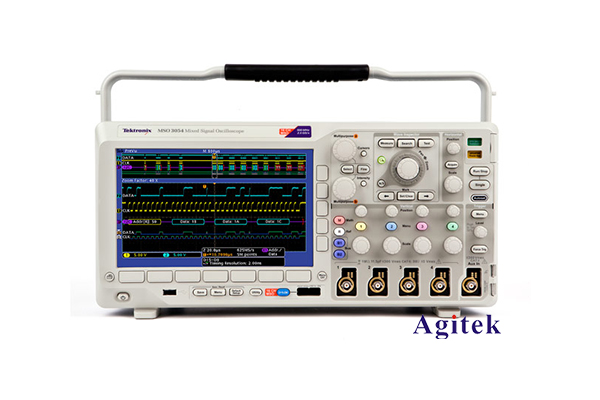

泰克MSO3054是一款4通道混合信號示波器，具有500MHz的帶寬和每通道5GS/s的采樣率。它支持多種測量功能，包括電壓、電流、功率、頻率等。MSO3054還支持邏輯分析、串行總線分析等功能，是一款非常全面的測量?jī)x器。

2. 使用MSO3054測量電流

2.1 電流探頭的選擇

在使用MSO3054測量電流時，需要選擇合適的電流探頭。泰克提供了多種電流探頭，包括電流鉗、電流探頭等。不同的探頭適用于不同的電流范圍和測量環境。例如，電流鉗適用于較大電流的測量，而電流探頭則更適合測量較小電流。

2.2 連接電流探頭

將電流探頭連接到MSO3054的輸入通道上。根據探頭的類型，可能需要使用BNC-to-BNC電纜或其他連接線。確保連接牢固，避免出現接觸不良的情況。

2.3 設置測量參數

在MSO3054上設置測量參數，包括電流量程、采樣率、觸發條件等。根據被測電路的實際情況，合理設置這些參數，以獲得準確的測量結果。

2.4 進行測量

啟動MSO3054的測量功能，觀察電流波形。可以使用光標或自動測量功能，獲取電流的峰值、平均值、RMS值等參數。根據測量結果分析被測電路的工作狀態。

3. 測量技巧和注意事項

3.1 選擇合適的探頭

根據被測電路的電流范圍，選擇合適的電流探頭。如果選擇的探頭量程過小，可能會導致信號超出量程，出現測量誤差。反之，如果量程過大，測量精度也會降低。

3.2 注意接地

在測量電流時，要注意接地問題。如果接地不當，可能會導致測量結果出現偏差。確保探頭和示波器都正確接地。

3.3 消除噪聲干擾

電流測量容易受到噪聲的影響。可以采取一些措施來消除噪聲，如使用屏蔽電纜、調整采樣率和帶寬等。

3.4 注意安全

在測量電流時，要注意安全。高電流可能會產生危險，要遵守相關的安全操作規程。

5. 應用案例

下面是一個使用MSO3054測量電流的應用案例:

某電源模塊的輸出電流需要進行測量和分析。使用MSO3054配合電流探頭，可以很方便地獲取電流波形和相關參數。通過觀察電流波形，可以發現電源模塊在啟動、負載變化等情況下的電流特性，為后續的電路優化提供依據。

泰克MSO3054示波器憑借其強大的測量功能，為電流測量提供了便利。掌握好使用MSO3054測量電流的方法和技巧，可以大大提高工作效率，為電子產品的開發和維修工作提供有價值的數據支持。希望本文對您有所幫助。
