羅德與施瓦茨FSVA3050頻譜分析儀測量信噪比

信噪比(Signal-to-Noise Ratio, SNR)是衡量信號質量的重要指標之一。在頻譜分析中，信噪比的測量可以幫助我們更好地了解被測信號的特性,為后續的分析和處理提供依據。作為業界領先的頻譜分析儀制造商,羅德與施瓦茨推出的FSVA3050頻譜儀憑借其出色的性能和功能,廣受業內好評。本文將重點介紹如何使用FSVA3050頻譜儀測量信噪比,并分享一些實用技巧,希望對從事頻譜分析工作的讀者有所幫助。

一、FSVA3050頻譜儀概述

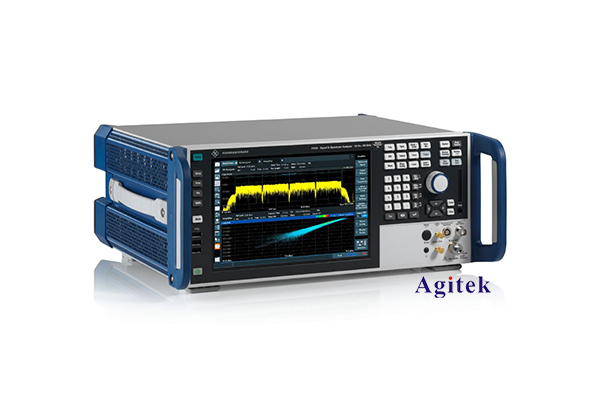

羅德與施瓦茨FSVA3050頻譜儀是該公司最新推出的高端頻譜分析儀型號,主要應用于通信、雷達、航天等領域。該儀器采用了最新的硬件和軟件技術,具有以下主要特性:=

1. 頻率范圍寬廣,從9 kHz到50 GHz,可滿足各種測量需求。

2. 分辨率帶寬(RBW)可調范圍廣,從1 Hz到10 MHz,能夠適應不同的測量場景。

3. 優異的相位噪聲性能,有效降低了測量誤差。

4. 支持多種測量模式,如功率譜密度、占空比、相位噪聲等。

5. 配備大屏幕觸摸顯示,操作簡單直觀。

6. 內置豐富的測量功能和分析工具,提高了工作效率。

總的來說,FSVA3050頻譜儀憑借出色的性能和強大的功能,成為了頻譜分析領域的佼佼者。下面我們將重點介紹如何使用該儀器測量信噪比。

二、FSVA3050頻譜儀測量信噪比

1. 測量準備

在進行信噪比測量之前,需要對FSVA3050頻譜儀進行適當的設置和調整,確保測量結果的準確性。主要步驟如下:

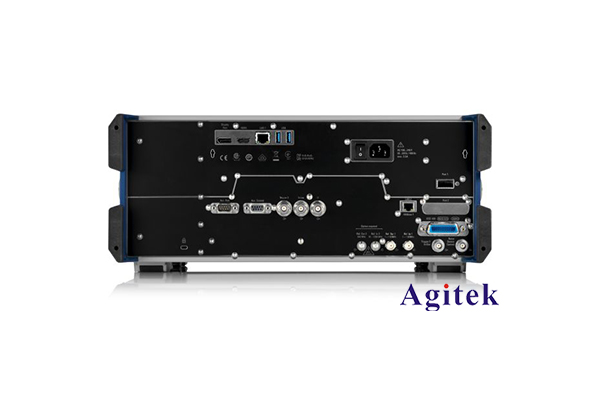

(1) 選擇合適的輸入端口。FSVA3050頻譜儀提供多個輸入端口,根據被測信號的特性選擇合適的端口。

(2) 設置合適的頻率范圍。根據被測信號的頻率特性,選擇合適的頻率范圍,以確保信號完全包含在測量范圍內。

(3) 調整分辨率帶寬(RBW)。RBW的選擇會影響測量結果的精度和噪聲水平,需要根據具體情況進行權衡。

(4) 設置合適的視頻帶寬(VBW)。VBW的設置會影響噪聲的平滑程度,需要根據具體情況進行調整。

(5) 選擇合適的掃描時間。掃描時間的選擇會影響測量結果的穩定性,需要根據具體情況進行調整。

(6) 調整參考電平。參考電平的設置會影響信號的動態范圍,需要根據具體情況進行調整。

2. 信噪比測量

完成上述準備工作后,即可進行信噪比的測量。FSVA3050頻譜儀提供了多種測量模式,用戶可根據實際需求進行選擇。常用的測量方法包括:

(1) 手動測量法:在頻譜圖上直接測量信號峰值和噪聲功率,計算信噪比。

(2) 自動測量法:利用FSVA3050頻譜儀內置的信噪比測量功能,自動完成測量并顯示結果。

(3) 功率譜密度法:測量信號的功率譜密度,并與噪聲功率譜密度進行比較,計算信噪比。

無論采用哪種方法,測量時都需要注意以下幾點:

(1) 確保被測信號完全包含在測量范圍內,避免出現截止失真。

(2) 選擇合適的參考電平,確保信號不會飽和或過低。

(3) 根據實際情況調整RBW和VBW,以獲得最佳的測量精度。

(4) 適當平均測量結果,以提高測量的穩定性和可靠性。

3. 測量結果分析

完成信噪比測量后,需要對測量結果進行分析和解釋,以更好地了解被測信號的特性。主要包括:

(1) 分析信噪比的數值變化情況,了解信號質量的穩定性。

(2) 結合其他測量指標,如功率、頻率等,分析信噪比變化的原因。

(3) 根據測量結果提出改進建議,如調整信號源、優化測量環境等。

(4) 將測量結果與相關標準或參考值進行對比,評估信號質量是否滿足要求。

通過以上分析,可以更好地理解被測信號的特性,為后續的信號處理和應用提供依據。

信噪比是頻譜分析中的重要指標之一,準確測量信噪比對于評估信號質量、優化系統性能至關重要。本文詳細介紹了如何使用羅德與施瓦茨FSVA3050頻譜儀測量信噪比,包括測量準備、測量方法和結果分析等關鍵步驟,希望對從事頻譜分析工作的讀者有所幫助。隨著通信技術的不斷發展,信噪比測量將越來越受到重視,FSVA3050頻譜儀憑借其出色的性能和功能,必將在該領域發揮重要作用。
