普源示波器如何把波形存到電腦上？

1. 概述

示波器是電子測量儀器中最常見和最重要的一種,廣泛應用于電子電路分析、故障診斷、產品測試等領域。普源示波器作為一種高性能的示波器產品,具有分辨率高、測量精度好、操作簡單等特點,深受廣大用戶的青睞。如何將示波器采集的波形數據存儲到電腦上,是用戶在使用過程中經常遇到的一個問題。本文將詳細介紹普源示波器如何把波形存到電腦上的具體步驟。

2. 普源示波器的波形存儲功能

普源示波器具有強大的波形存儲功能,用戶可以將示波器采集的波形數據保存到內部存儲器中,也可以直接導出到電腦上進行保存和后續分析。普源示波器提供了多種波形存儲方式,包括:

2.1 內部存儲

普源示波器一般都配備有內部存儲器,用戶可以將采集的波形數據保存到示波器的內部存儲器中。這種存儲方式適用于短時間內對波形數據進行臨時保存和查看,但存儲容量有限,不適合長期保存大量波形數據。

2.2 外部存儲設備

普源示波器通常都配備有USB接口,用戶可以將示波器連接到電腦或U盤等外部存儲設備上,將波形數據直接導出保存。這種存儲方式可以實現大容量、長期保存波形數據的需求。

2.3 云存儲

一些高端的普源示波器還支持云存儲功能,用戶可以將采集的波形數據上傳到云服務器,實現遠程查看和分析。這種存儲方式具有存儲容量大、數據備份方便等優點,但需要有穩定的網絡環境支持。

3. 將波形存儲到電腦上的具體步驟

下面以普源DS1000Z系列示波器為例,介紹將波形存儲到電腦上的具體操作步驟:

3.1 連接示波器和電腦

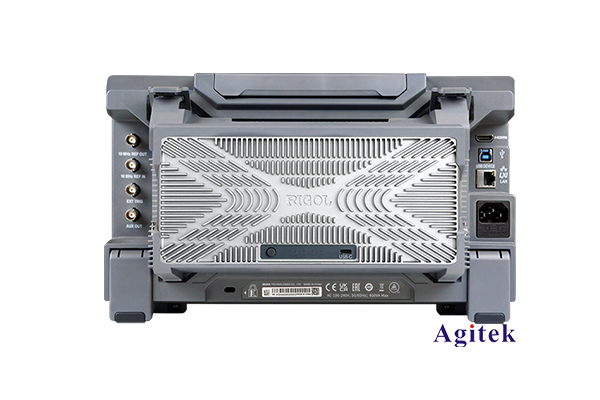

首先,使用USB數據線將示波器的USB Device接口連接到電腦的USB接口上。

3.2 設置示波器的存儲功能

進入示波器的"保存/調用"菜單,選擇"保存"選項卡,然后選擇"波形"作為保存類型。接著選擇"保存到"選項,選擇"U盤"或"電腦"作為保存位置。

3.3 設置波形保存的格式和文件名

示波器支持多種波形數據格式,如CSV、BIN、MATLAB等,用戶可以根據實際需求選擇合適的格式。同時還可以設置保存文件的名稱。

3.4 執行波形保存操作

設置完成后,點擊"執行"按鈕即可將當前示波器采集的波形數據保存到電腦上。保存過程中,示波器屏幕會顯示保存進度。

3.5 在電腦上查看和分析波形數據

保存完成后,用戶可以在電腦上打開保存的波形文件,使用相應的軟件(如Excel、MATLAB等)進行查看和分析。

4. 波形存儲的注意事項

在將波形存儲到電腦上的過程中,需要注意以下幾點:

4.1 確保示波器和電腦的連接穩定

USB連接是波形數據傳輸?shù)闹匾ǖ?連接不穩定可能會導致數據傳輸失敗或中斷。

4.2 選擇合適的波形數據格式

不同的格式有各自的特點和適用場景,用戶需要根據實際需求選擇合適的格式。

4.3 注意保存文件的命名和存儲位置

合理的文件命名和存儲位置有助于后續的文件管理和查找。

4.4 定期備份波形數據

為了防止數據丟失,建議用戶定期將保存在電腦上的波形數據進行備份。

普源示波器具有強大的波形存儲功能,用戶可以將采集的波形數據保存到示波器內部存儲器或直接導出到電腦上進行保存和分析。通過本文的介紹,相信讀者對普源示波器的波形存儲功能有了更深入的了解,并能夠熟練地將波形數據存儲到電腦上,為后續的電路分析和故障診斷提供有力的數據支持。
