泰克MSO5204B混合信號示波器怎么測眼圖？

在當今高速發展的電子通信領域中，信號質量的測量和分析是確保系統穩定運行的關鍵環節。作為一種常用的信號分析工具，示波器在電子工程師的日常工作中扮演著不可或缺的角色。其中，泰克MSO5204B混合信號示波器憑借其出色的性能和強大的測量功能，廣受業內人士的青睞。本文將重點探討如何利用該示波器進行眼圖測量和分析，以期為相關從業者提供有價值的參考。

一、什么是眼圖

眼圖是一種常用于評估數字信號質量的測量手段。它通過在示波器屏幕上疊加多個信號周期的波形,形成一個類似于人眼的圖形,從而直觀地反映出信號的抖動、噪聲以及其他失真特征。通過分析眼圖的開眼高度、開眼寬度等參數,可以評估信號傳輸質量,并進一步優化系統性能。

二、泰克MSO5204B示波器的眼圖測量功能

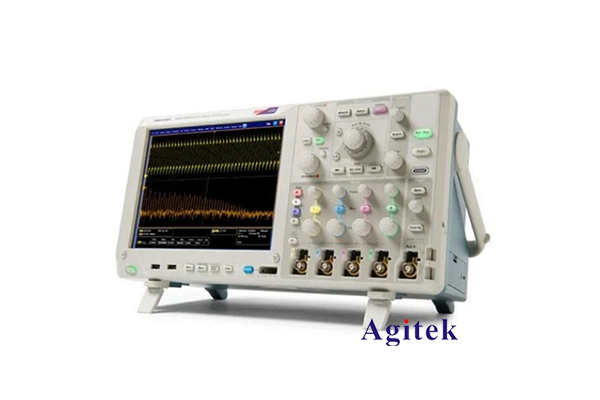

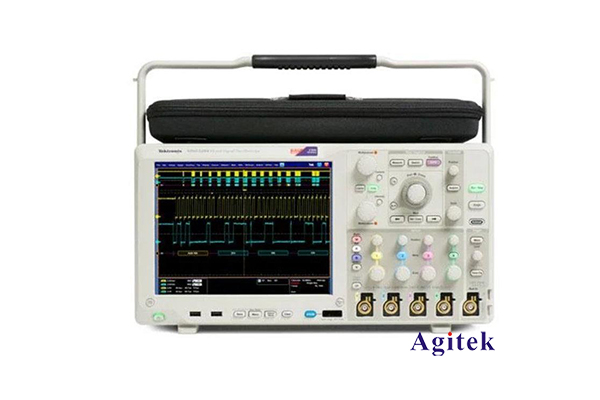

泰克MSO5204B是一款集模擬、數字和串行總線分析于一體的混合信號示波器。它具備豐富的測量功能,其中包括眼圖分析。用戶只需在示波器上設置相關參數,即可快速獲取所測信號的眼圖波形。

1. 設置采樣模式

在進行眼圖測量前,需要先將示波器的采樣模式設置為"眼圖"。通過示波器前面板上的"采樣"按鈕或菜單選項即可完成此項設置。

2. 配置觸發條件

為了確保眼圖波形的正確顯示,需要根據被測信號的特性設置合適的觸發條件。通常情況下,可以選擇基于數字通道的邊沿觸發模式,并調整觸發電平和耦合方式等參數。

3. 調整波形顯示

在獲取眼圖波形后,用戶可以通過調整示波器的時基、垂直檔位等設置,優化波形的顯示效果,以便于后續的分析和測量。

4. 進行參數測量

泰克MSO5204B示波器內置了豐富的眼圖測量功能,用戶可以快速獲取開眼高度、開眼寬度、抖動等關鍵參數,為系統調試和優化提供依據。

三、眼圖測量的典型應用場景

眼圖分析在電子通信領域有著廣泛的應用。以下是幾個典型的應用場景:

1. 高速串行總線測試

在高速串行總線(如PCI Express、SATA、USB等)的設計和驗證過程中,眼圖測量是必不可少的手段。通過分析眼圖參數,可以評估信號完整性,并優化信號完整性設計。

2. 光纖通信測試

在光纖通信系統中,光信號的質量直接影響系統的傳輸性能。利用示波器進行眼圖測量,可以檢測光信號的抖動、毛刺等失真特征,為光收發模塊的優化提供依據。

3. 無線通信測試

在無線通信系統中,信號的幅度和相位失真會嚴重影響系統性能。通過眼圖分析,可以發現這些失真問題,為無線電路的調試和優化提供重要參考。

綜上所述,泰克MSO5204B混合信號示波器憑借其出色的眼圖測量功能,在電子通信領域扮演著重要的角色。通過合理利用該示波器進行眼圖分析,電子工程師可以更好地評估系統性能,并針對性地優化設計,提高整體系統的可靠性和穩定性。
