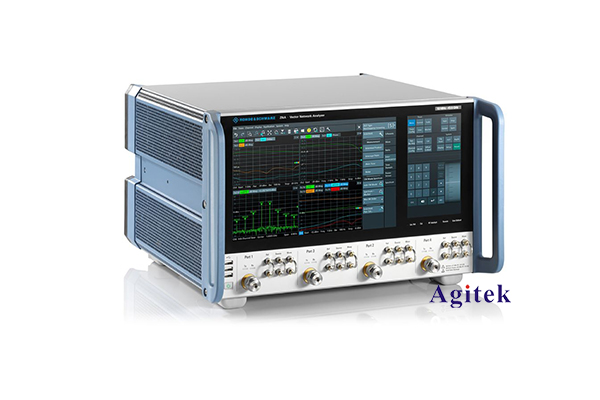

羅德與施瓦茨矢量網絡分析儀原理

在現代電子和通信領域,矢量網絡分析儀(VNA)是一種廣泛使用的關鍵測量設備。其中,羅德與施瓦茨(Rohde & Schwarz)公司生產的VNA以其優秀的性能和可靠性而聞名于世。本文將深入探討羅德與施瓦茨矢量網絡分析儀的工作原理,為讀者提供全面的技術洞見。

VNA是一種先進的測量儀器,用于分析各種無線電頻率(RF)和微波電路的特性。它能夠準確測量電路的反射系數、傳輸系數、阻抗等參數,為電路設計、調試和優化提供關鍵數據支持。羅德與施瓦茨VNA憑借其出色的測量精度、廣泛的頻率范圍和強大的分析功能,在眾多應用領域廣受青睞。

羅德與施瓦茨VNA的工作原理可以概括為以下幾個關鍵步驟:

1. 信號源生成:VNA內置高性能信號源,能夠產生所需的RF/微波信號。這些信號具有穩定的頻率、功率和相位特性,為后續測量提供可靠的基礎。

2. 信號分配:VNA將生成的信號分配到測量通道,包括輸入端口和輸出端口。這些端口會連接到被測電路的輸入和輸出。同時,VNA還會分配參考信號,用于后續的相位和幅度比較。

3. 反射和傳輸測量:當被測電路接入VNA的端口時,VNA會捕獲反射和傳輸信號。反射信號代表電路的反射特性,而傳輸信號反映電路的傳輸特性。這些信號會與參考信號進行比較,得出電路的S參數。

4. 數據處理和分析:VNA將捕獲的反射和傳輸信號數據進行數字處理和分析,計算出電路的S參數、阻抗、增益、相位等關鍵參數。這些參數以圖形或數值的形式呈現,為用戶提供全面的電路性能分析。

值得一提的是,羅德與施瓦茨VNA采用先進的校準技術,能夠補償測量系統中的各種誤差因素,確保測量結果的高精度和可靠性。此外,VNA還具備豐富的分析功能,如S參數分解、時域分析、噪聲系數測量等,滿足用戶在不同應用場景下的測量需求。

總的來說,羅德與施瓦茨VNA憑借其卓越的性能和強大的分析功能,在電子、通信、雷達等眾多領域發揮著關鍵作用。作為一款專業級測量儀器,它為工程師提供了精準可靠的測量數據,助力電路設計、優化和調試。隨著通信技術的不斷發展,羅德與施瓦茨VNA必將在未來更多應用場景中發揮重要作用。
