R&S?RTB2004示波器如何測量直流電平？

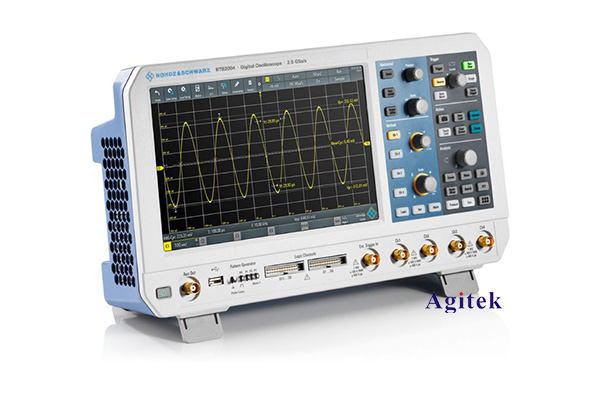

R&S?RTB2004示波器是一種高性能的數字示波器，具有多種測量功能，包括直流電平測量。本文將介紹如何使用R&S?RTB2004示波器來測量直流電平。

連接示波器和待測電路：

首先，將待測電路連接到示波器的通道輸入端口。確保正確連接電路的信號和地線。例如，將待測電路的正極連接到示波器的通道1輸入端口，并將負極連接到示波器的地線端口。

設置示波器的垂直和水平縮放：

在示波器的垂直縮放設置中，選擇合適的量程范圍，以確保待測電路的信號能夠被正確顯示在示波器屏幕上。根據待測電路的預期電平，選擇合適的量程范圍，例如選擇2V/div或5V/div。

在示波器的水平縮放設置中，選擇合適的時間基準范圍，以使信號在屏幕上能夠得到適當的時間分辨率。根據待測電路的預期頻率，選擇合適的時間基準范圍，例如選擇1ms/div或10ms/div。

設置示波器的觸發模式：

在示波器的觸發設置中，選擇適當的觸發模式。對于直流電平測量，最常用的觸發模式是邊沿觸發模式。在邊沿觸發模式下，可以選擇上升沿觸發或下降沿觸發，具體取決于待測電路的信號。

調整示波器的觸發電平：

在示波器的觸發設置中，可以調整觸發電平，以確保待測電路信號能夠被正確觸發和顯示。通過調整觸發電平，可以使待測電路的信號在屏幕上居中顯示，并且能夠清晰地顯示信號的細節。

觀察和測量直流電平：

在示波器的顯示屏上，可以觀察到待測電路的信號波形。使用光標功能，可以測量信號的直流電平。在示波器的光標設置中，選擇合適的光標類型，例如水平光標或垂直光標。

將光標移動到待測電路信號的起始位置和結束位置，示波器將顯示出兩個光標之間的電壓差值，即為直流電平的測量值。可以通過調整示波器的垂直縮放設置，以使光標之間的 記錄和保存測量結果：

一旦完成直流電平的測量，可以記錄和保存測量結果。示波器通常提供了數據記錄和存儲功能，可以將測量結果保存在示波器的內存中或通過USB接口導出到外部存儲設備。

此外，R&S?RTB2004示波器還提供了許多其他功能和測量選項，如頻率測量、時序分析、峰峰值測量等。這些功能可以根據具體的測試需求進行選擇和使用。

通過正確設置示波器的垂直和水平縮放、觸發模式和觸發電平，以及使用光標測量功能，可以使用R&S?RTB2004示波器進行直流電平的測量。測量結果可以通過示波器的數據記錄和存儲功能進行保存和導出。
