R&S? MXO44示波器如何測量直流電源紋波噪聲？

直流電源的紋波噪聲是指在穩定輸出電壓基礎上的交流成分。紋波噪聲的大小直接影響到電子設備的性能和穩定性。本文介紹了如何使用R&S? MXO44示波器來測量直流電源的紋波噪聲，并提供了一些測量技巧和注意事項。

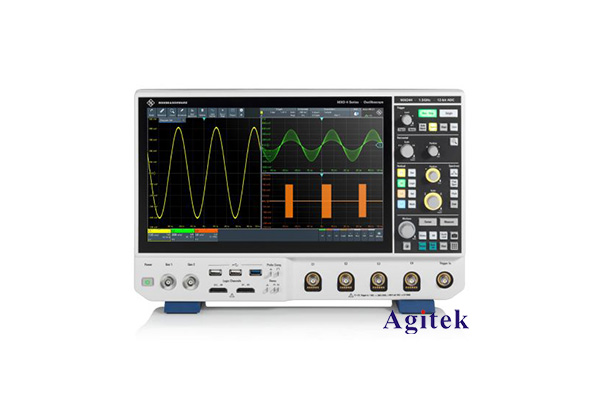

紋波噪聲是直流電源的一個重要參數，它反映了電源輸出的穩定性和純凈度。在電子設備的設計和測試過程中，準確測量直流電源的紋波噪聲是非常重要的。R&S? MXO44示波器是一款高性能、多通道的示波器，可以幫助工程師們快速準確地測量直流電源的紋波噪聲。

測量原理：

R&S? MXO44示波器的測量原理基于功率譜密度法。它通過將直流電源的輸出信號轉換為頻域信號，然后計算信號在不同頻率上的功率譜密度來測量紋波噪聲。這種方法可以提供高精度的測量結果，并能夠在較寬的頻率范圍內進行測量。

測量步驟：

以下是使用R&S? MXO44示波器測量直流電源紋波噪聲的基本步驟：

連接示波器：將R&S? MXO44示波器與直流電源連接，確保連接穩定可靠。

設置通道：選擇一個合適的通道來接收直流電源的輸出信號。可以根據需要選擇單通道或多通道。

設置觸發模式：選擇適當的觸發模式來穩定示波器的觸發，以確保準確的測量結果。

設置時間基準：根據需要設置示波器的時間基準，以適應所測量信號的頻率范圍。

設置垂直尺度：根據所測量信號的幅度范圍設置垂直尺度，以確保信號在示波器屏幕上顯示正常。

執行測量：通過示波器的自動測量功能或手動設置參數來執行紋波噪聲的測量。示波器將自動計算并顯示紋波噪聲的功率譜密度。

分析結果：根據測量結果分析直流電源的紋波噪聲水平和頻譜分布。可以進一步進行數據處理和噪聲濾波，以獲得更準確和可靠的結果。

測量技巧和注意事項：

確保示波器和直流電源之間的連接是穩定可靠的，以避免測量誤差和干擾。

在測量之前，將直流電源的輸出穩定在所需的工作狀態，并等待一段時間，以確保信號穩定。

根據所測量信號的頻率范圍選擇適當的時間基準和垂直尺度，以確保信號在示波器屏幕上顯示正常。

在進行紋波噪聲測量時，應盡量減小外部干擾和噪聲，例如關閉附近的其他電子設備、使用屏蔽線纜等。

在測量結束后，應及時保存測量數據，并進行數據分析和處理，以獲得更準確和可靠的結果。

R&S? MXO44示波器是一款功能強大的示波器，可以幫助工程師們快速準確地測量直流電源的紋波噪聲。通過合理設置示波器的參數和正確操作，可以獲得高精度和可靠的測量結果。在電子設備的設計和測試過程中，準確測量直流電源的紋波噪聲對于保證設備的性能和穩定性非常重要。
