普源示波器測量相位差的原理和方法

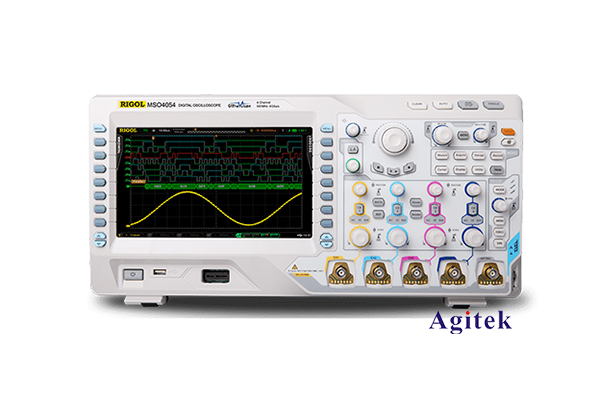

普源示波器是一種常用的電子測試設備，它可以測量電路中的電壓和電流波形。其中，測量相位差是示波器的一個重要功能，它可以用于分析信號的時間延遲、相位差、頻率響應等信息。本文將介紹普源示波器測量相位差的原理和方法，并通過實例演示其應用。

一、普源示波器測量相位差的原理和方法

普源示波器測量相位差的原理基于信號的時間差。當兩個信號在同一時間起點上開始時，它們的相位差為0；當兩個信號的波峰或波谷重合時，它們的相位差為180度；當兩個信號的波形相位差為90度時，它們的波形將處于最大相差狀態。因此，通過測量?jī)蓚€(gè)信號的波形，在示波器上可以直觀地顯示它們的相位差。

普源示波器測量相位差的方法有多種，常用的有兩種：X-Y模式和差分模式。

X-Y模式測量相位差

X-Y模式是通過將兩個信號分別連接到示波器的兩個通道上，然后將通道1的信號作為X軸，通道2的信號作為Y軸進行顯示。在該模式下，相位差為0時，兩個信號的波形將重合在示波器的坐標原點上；相位差為180度時，兩個信號的波形將在示波器的坐標原點上形成十字交叉；相位差為90度時，兩個信號的波形將在示波器的坐標原點上形成正交的交叉。

差分模式測量相位差

差分模式是通過將兩個信號分別連接到示波器的兩個通道上，并將通道1的信號與通道2的信號做差得到一個新的信號，然后將該新信號作為Y軸進行顯示。在該模式下，相位差為0時，新信號的波形將處于坐標原點上；相位差為180度時，新信號的波形將上下翻轉；相位差為90度時，新信號的波形將與坐標軸垂直。

二、普源示波器測量相位差的應用實例

下面以一個簡單的應用實例來演示普源示波器測量相位差的應用。

假設我們有一個電路，其中包含一個信號源和一個延遲電路。我們想要測量信號源輸出信號與延遲電路輸出信號之間的相位差。

首先，將信號源的輸出信號和延遲電路的輸出信號分別連接到示波器的兩個通道上。然后，將示波器的模式設置為差分模式，使得通道1的信號與通道2的信號做差。最后，觀察示波器上顯示的波形。

如果示波器上顯示的波形處于坐標原點上，說明信號源輸出信號與延遲電路輸出信號之間的相位差為0；如果波形上下翻轉，說明相位差為180度；如果波形與坐標軸垂直，說明相位差為90度。

通過觀察示波器上的波形，我們可以準確地測量信號源輸出信號與延遲電路輸出信號之間的相位差，并進一步分析電路的性能和優化設計。

普源示波器是一種常用的電子測試設備，它可以測量電路中的電壓和電流波形。測量相位差是示波器的一個重要功能，通過測量?jī)蓚€(gè)信號的波形，可以直觀地顯示它們的相位差。普源示波器測量相位差的方法有多種，常用的有X-Y模式和差分模式。通過示波器測量相位差，可以準確地分析電路的性能和優化設計。
