泰克示波器如何測量時延？

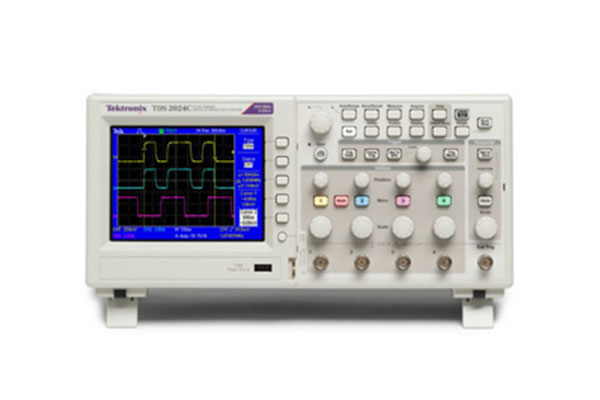

泰克示波器（Tektronix Oscilloscope）是一種用于測量和顯示電信號的儀器。它可以通過觀察電信號的波形來提供有關信號的各種信息，包括幅度、頻率和時延。時延是指信號到達示波器的時間延遲，也可以用于測量信號在電路中傳播的時間。

泰克示波器可以通過多種方法測量時延，下面將介紹其中常用的兩種方法。

基于觸發的時延測量：

泰克示波器通常具有一個觸發功能，該功能可以使示波器僅顯示特定事件的波形。觸發功能可以是基于電壓的、基于邊沿的、基于脈沖寬度的等等。通過正確設置觸發參數，可以觸發并顯示特定的信號波形。

在基于觸發的時延測量中，示波器的一個通道用于觸發，另一個通道用于測量待測信號的時延。首先，將示波器的觸發通道連接到觸發信號源，確保觸發信號源的波形穩定和可靠。然后，將待測信號連接到示波器的另一個通道，并調整觸發參數，使示波器能夠正確觸發并顯示待測信號的波形。

一旦示波器成功觸發并顯示了待測信號的波形，可以使用示波器上的光標功能來測量信號的時延。光標功能允許用戶在波形上選擇兩個點，并顯示它們之間的時間差。通過將一個光標放置在觸發點上，另一個光標放置在待測信號的相同位置上，可以測量出信號的時延。

基于延遲線的時延測量：

另一種測量時延的方法是使用延遲線。延遲線是一種具有可調節延遲的電子組件，可以延遲通過它的信號。泰克示波器通常具有一個延遲線插槽，可以插入延遲線以實現時延測量。

在基于延遲線的時延測量中，首先將待測信號連接到示波器的輸入通道。然后，將延遲線插入示波器的延遲線插槽，并調整延遲線的延遲時間，使其與待測信號的延遲相匹配。

調整延遲線的方法取決于具體的延遲線類型。一些延遲線具有旋鈕，可以通過旋轉來調整延遲時間。其他延遲線可能具有數字控制接口，可以通過示波器的菜單或按鈕來調整延遲時間。

一旦延遲線的延遲時間與待測信號的延遲相匹配，示波器將顯示延遲線后的信號波形。此時，可以使用示波器上的光標功能來測量延遲線的延遲時間，從而得到待測信號的時延。

無論使用哪種方法，泰克示波器都提供了直觀且準確的測量結果。通過正確設置觸發參數或調整延遲線，可以輕松測量電信號的時延，并獲得有關信號傳播時間的重要信息。
