泰克MDO4034C示波器分析信號特性的步驟

泰克MDO4034C示波器是一款先進的分析儀器，廣泛應用于電子領域的信號分析和測量。本文將深入探討泰克MDO4034C示波器的信號特性分析功能，包括其主要特點、使用步驟以及在不同應用場景下的實際應用。

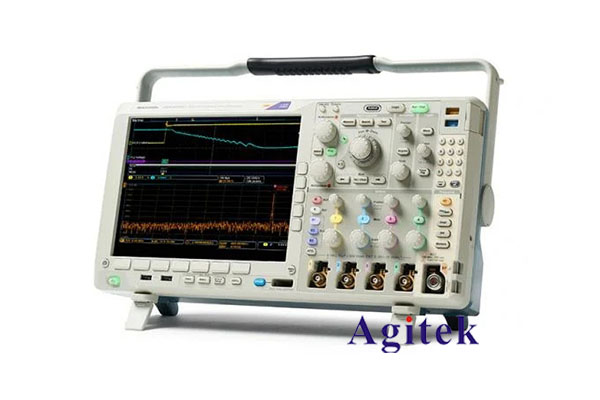

   泰克MDO4034C示波器概述

MDO4034C示波器是一款四通道混合信號示波器，具有綜合的分析能力。它不僅能夠捕捉模擬信號，還能分析數字信號，并通過頻譜分析儀、邏輯分析儀等功能提供全面的信號特性分析。

    主要特點：

-   四通道混合信號輸入  ：支持對模擬和數字信號進行同時分析，適用于復雜電路的全面觀測。

-   頻譜分析  ：內置頻譜分析儀，可用于分析信號的頻譜特性，捕獲頻率成分。

-   邏輯分析儀功能  ：能夠捕捉和分析數字信號，解碼各種通信協議，提供全面的數字信號特性分析。

 信號特性分析步驟

使用泰克MDO4034C示波器進行信號特性分析相對簡單，以下是一般的步驟：

1.   連接信號源  ：將待分析的信號正確連接到示波器的相應通道。

2.   選擇分析模式  ：在示波器界面上選擇信號特性分析模式，如頻譜分析或邏輯分析。

3.   設置分析參數  ：根據分析目的設置相關參數，如頻譜范圍、邏輯閾值等。

4.   捕獲信號  ：啟動示波器進行信號捕獲，觀察波形或頻譜并記錄相關特性。

5.   數據解釋  ：根據示波器提供的數據和圖形，解釋信號的特性，如頻率、脈沖寬度、協議信息等。

   應用案例

    1. 通信信號分析

MDO4034C示波器可用于分析通信系統中的各種信號，包括射頻信號、數字通信協議等。工程師可以通過頻譜分析和邏輯分析儀功能，深入了解信號的特性，幫助調試和優化通信系統。

    2. 數字電路設計

在數字電路設計中，MDO4034C可以用于觀察和分析數字信號的波形、脈沖寬度、協議信息等特性。這對于驗證數字電路的正常運行非常關鍵。

    3. 電源波形分析

通過連接電源輸出到MDO4034C，工程師可以分析電源波形，了解電源穩定性、紋波和噪聲等特性，有助于電源設計的優化。

泰克示波器MDO4034C憑借其豐富的功能和高性能，為工程師提供了強大的信號特性分析工具。在各種應用場景下，從通信系統到數字電路設計，MDO4034C都能夠準確捕獲并深入分析信號的各種特性，為電子工程師提供了全面的支持。通過熟練掌握MDO4034C的使用方法，工程師能夠更高效地進行信號特性分析，從而提升電子設計和調試的效率。
