泰克MDO4054C示波器測頻率的方法

在電子測量領域，頻率是一個關鍵的參數，廣泛應用于各種電路和信號分析中。泰克MDO4054C示波器作為一款先進的測量?jī)x器，具有強大的功能和高精度，為工程師提供了一種有效的手段來測量信號的頻率。本文將介紹如何使用泰克MDO4054C示波器來進行頻率測量，并探討其在電子測試中的實際應用。

   泰克MDO4054C示波器概述

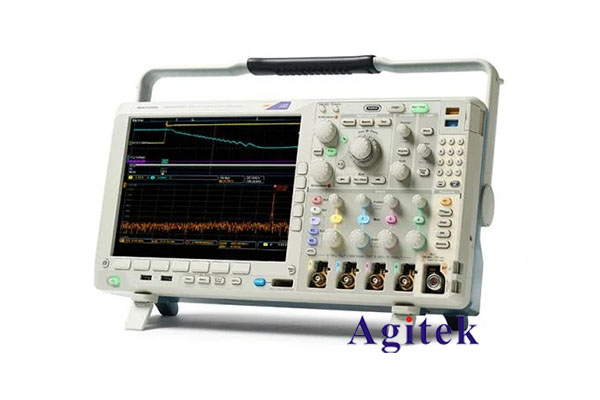

泰克MDO4054C示波器是一款四通道混合信號示波器，集成了頻譜分析儀、邏輯分析儀和協議分析儀等多種功能于一體。其高分辨率、寬帶寬和先進的測量能力使其成為電子工程師首選的測量設備之一。

    主要特點：

-   四通道混合信號輸入  ：支持同時測量模擬和數字信號，適用于復雜電路的分析。

-   頻譜分析  ：具備頻譜分析儀的功能，可用于頻率域分析，捕捉信號中的頻率成分。

-   高帶寬  ：寬帶寬確保對高頻信號的準確測量，適用于各種應用場景。

   測頻率步驟

使用泰克MDO4054C示波器測量頻率非常簡單，以下是一般的步驟：

1.   連接信號源  ：將待測信號正確連接到示波器的輸入通道。

2.   選擇測量模式  ：在示波器界面上選擇頻率測量模式。

3.   設置觸發條件  ：根據信號特性設置觸發條件，確保測量的準確性。

4.   調整時間和幅度尺度  ：根據信號頻率調整時間和幅度尺度，確保波形清晰可見。

5.   觸發示波器  ：?jiǎn)?dòng)示波器，觀察波形并記錄頻率值。

   應用案例

    1. 無線通信頻率測量

在無線通信系統中，各種信號的頻率是至關重要的參數。利用MDO4054C示波器，工程師可以準確測量射頻信號的頻率，有助于調試和優化通信系統的性能。

    2. 電源噪聲分析

在電源設計中，頻率對于噪聲分析至關重要。通過連接電源輸出到示波器，工程師可以測量電源噪聲的頻率成分，進而采取相應措施以提高系統穩定性。

    3. 控制系統頻率響應

對于控制系統，頻率響應是系統性能的關鍵指標之一。使用MDO4054C示波器，工程師可以測量控制系統的頻率響應，并進行調整以滿足設計要求。

泰克示波器MDO4054C通過其先進的技術和多功能性，為工程師提供了一種強大的工具來測量各種信號的頻率。在不同的應用場景下，該示波器都能夠準確、可靠地完成頻率測量任務，為電子工程師提供了有效的支持。通過深入了解MDO4054C的使用方法和實際應用案例，工程師可以更好地利用該示波器，提高電子測試的效率和精度。
