如何正確用普源示波器測電源紋波

　　紋波：理想狀態時，電源輸出的直流電壓應為一固定值，但是很多時候它是通過交流電壓整流、濾波后得來的。由于濾波不干凈或多或少會有剩余的交流成分，這種包含周期性與隨機性成分的雜波信號我們稱之為紋波。

　　即便是用電池供電也會因負載的波動而產生波紋。較大的紋波會對高速信號質量產生干擾，影響CPU與GPU正常工作，所以這個數值越小越好。所以為了保證電源的電壓輸出質量，需要對給電路板供電的AC/DC或DC/DC模塊的輸出紋波進行測量。而紋波的測量方法對于其該項指標的確定會產生非常大的影響，今天安泰測試Agitek就簡單給大家演示一下示波器測電源波紋的一些注意事項。

　　通過普源示波器測試電源紋波時，只有采取正確的測量方法，才能得到準確的測量數值。如何正確使用普源示波器測試電源紋波呢?以下幾點為使用示波器測試紋波時需要注意的幾點：

　　1、 示波器要選擇20MHz的帶寬限制。一般開關電源輸出的紋波在DC~20MHz范圍。而高頻同步開關噪聲和信號反射等引起的噪聲在DC~1GHz范圍。所以此設置可以濾除高頻噪聲，避免高頻噪聲對紋波測量造成影響。

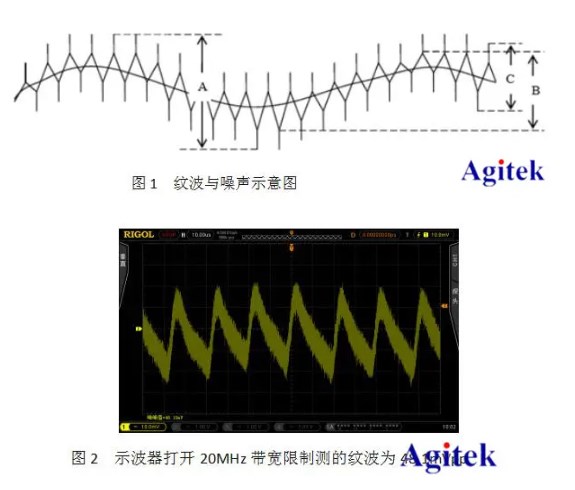

　　下圖為紋波與噪聲的示意圖。A：紋波+噪聲;B：紋波;C：噪聲。

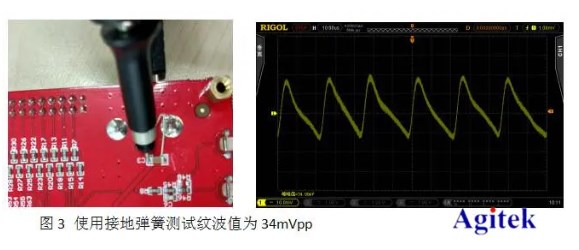

　　2、 示波器探頭接地線盡量短。通常建議去掉探頭帽，使用探頭自帶的接地彈簧來接地，這樣可避免由探針與地線形成的類天線環路耦合進電路中的噪聲。

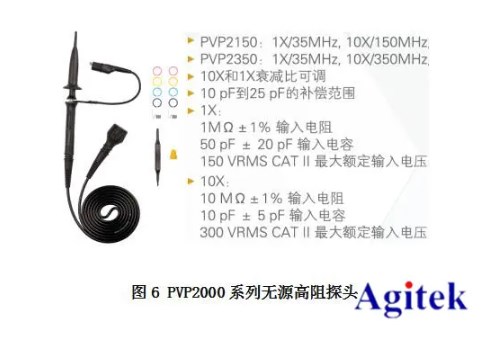

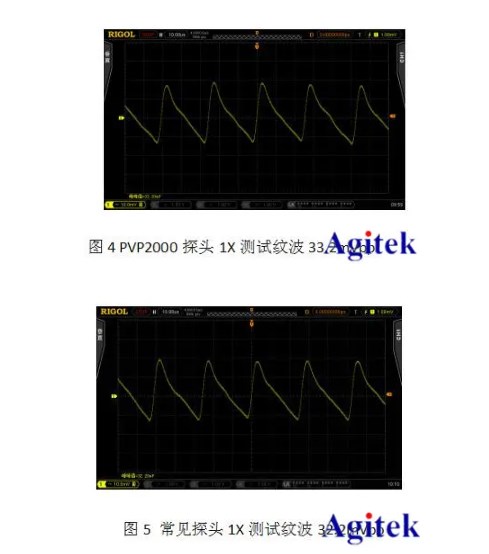

　　3、 盡量選擇有1X的示波器探頭。可避免由示波器本身噪聲引起的紋波誤差。因為探頭端對信號進行衰減后，為了在普源示波器上仍讀取實際信號電壓值，示波器會通過設置的探頭比對信號進行運算。如使用10X衰減探頭，實際進入示波器的信號衰減為1/10，為了在示波器上顯示真實電壓值，示波器上探頭比需設為10X，示波器會將所得信號乘10后進行顯示。而探頭本身的噪聲是不會因探頭的衰減而衰減，所以乘10后所得的噪聲會變大。對于測試的紋波較小時會產生影響。此外，很多探頭1X時的帶寬只有不足10MHz，會使高于10MHz的紋波衰減造成實際測試的紋波偏小。所以最好選擇不低于20MHz的帶有1X的探頭測試。如RIGOL PVP2000探頭，1X時帶寬為35MHz，可滿足紋波測試帶寬要求。

　　4、示波器的通道耦合方式選擇交流，可以將直流電壓隔離，方便信號觀測。因為紋波是疊加在直流信號上的，相較于直流電壓，其數值較小。所以需要將垂直刻度調小，并調節垂直偏移才可以看到紋波信號。此外由于示波器的垂直偏移范圍可調范圍是有限制的，所以當直流信號過大時可能會導致無法看到紋波。所以選擇交流耦合可以只顯示交流紋波信號，方便觀測波形。

　　5、如果使用隔離電源時要保證普源示波器的電源地與被測電源地隔離，避免引入共模干擾。
