帶寬對低噪聲紋波探頭測量的影響

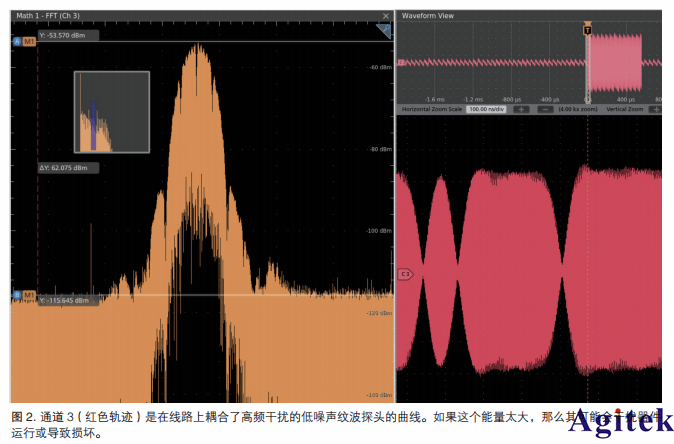

　　多分布設計，測量系統有幾十MHz帶寬似乎就夠了。大部分開關的開關頻率都是幾百kHz，最高的幾MHz。設計和器件越大，電源電壓越高，對噪聲的敏感度越低。因此，20MHz以上的噪聲成分幾乎不成問題?，F在，隨著設計尺寸和電源電壓的降低，容差也隨之降低。當我們分析配電網絡時，我們更多地將其視為傳輸線環境，并考察交叉耦合、線路阻抗和諧振區(圖2)

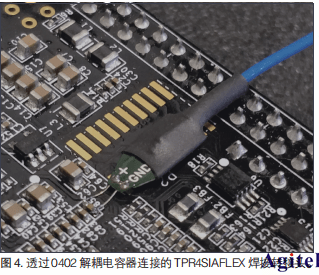

　　必須注意，電源轉換器件的基礎開關頻率可能相對較慢，但邊沿速度和上升時間一般要快得多，以幫助降低開關損耗。這些邊沿和其他干擾源可能會激發配電網絡，以高得多的頻率產生噪聲和諧波。視目標器件和電路功能，更高階諧波可能會干擾操作。因此，選擇的示波器和探頭必須擁有足夠高的帶寬，以查看這些事件，診斷與高頻干擾有關的問題。泰克提供1GHz和4GHz低噪聲紋波探頭，直接滿足了這一需求。需要選擇適當的連接進行測量，在評估低噪聲紋波探頭使用的探測解決方案時，必須注意，DUT連接是實現優質測量時最大的單一推動因素。如果連接能夠為接地提供低電感路徑，且擁有最低有效電容，那么它不僅可以降低振鈴，還可以提供最高帶寬。這些連接一般通過焊接轉接頭和高性能連接器實現。當需要在非預計的測試點上進行重復測試時(圖 4)

　　微型同軸電纜和軟焊接適配器為被測設備提供半永久連接。當工程師進行設計測試時，小型RF連接器，如Tektronix低噪聲紋波探針中提供的MMCX電纜，可為信號提供可重復且可靠的接入路徑。這些連接提供了最佳的信號保真度，但它們并不容易獲得，因為它們需要在設計系統時修改目標器件或規劃測試點。為了更快更方便地檢測，可以使用點探針和適配器。泰克提供TPRBRWSR1G，工程師需要快速接入帶寬高達1GHz的信號時可以使用。它有一個小元件夾和一個方形引腳適配器，幫助工程師更容易地連接測試點。

　　必須指出的是，大多數點測量探頭附件一般會降低系統的額定帶寬。比如飛線的方引線適配器，其有效帶寬通常不超過幾百MHz，但加入夾子等輔助連接器件后會進一步降低。在選擇連接方法時，最后需要注意的一點是進行測試的環境。許多系統驗證工程師需要在極端溫度下測試他們的設計。專門設計的極端溫度電纜和焊接頭，如TPR4KITHT附帶的電纜和焊接頭，可以在-55℃至+155℃的溫度范圍內處理設備測試。

　　以上是帶寬對低噪聲紋波探頭測量的影響。如果您在使用示波器或探頭時有任何問題，請訪問www.nfrol.com。
