基于普源RIGOL示波器的開關電源完整性測試（一）

　　開關電源，是一種通過控制開關管開通和關斷的時間比率，維持穩定輸出電壓的一種電源，一般由脈沖寬度調制(PWM)控制 IC 和 MOSFET 構成。在日常生活中常見的手機/筆記本充電器、臺式機電源，以及各類工業、通信以及醫療設備中的電源部分，大多可以看到開關電源技術的蹤影。

　　開關電源技術的日益成熟，使得電源設備或模塊的體積和重量都日益減小，轉換效率也越來越高。負載設備因應用場合的不同，對電源可承受工作電流、輸入電網環境、輸出穩定性等指標的要求也不盡相同。綜合評估動態的電源工作狀態，示波器絕對是開關電源完整性測試的首選必備儀器。

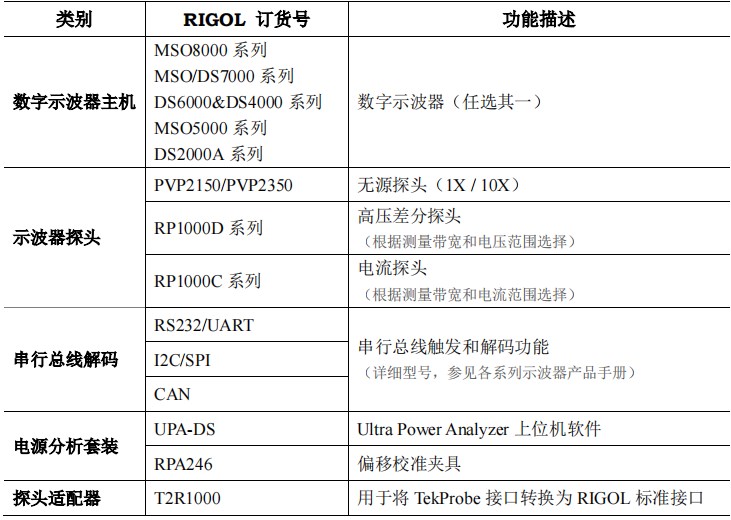

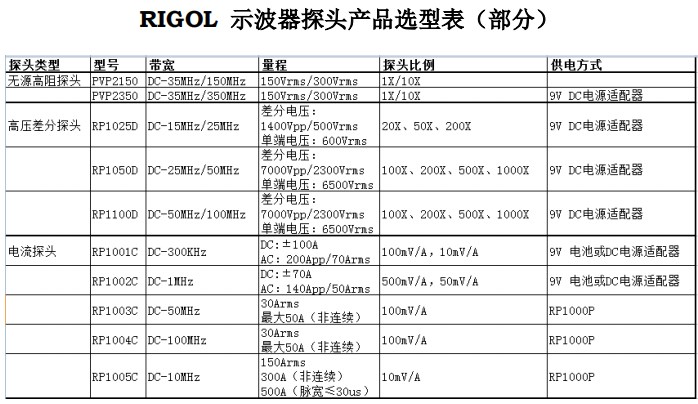

　　那么在測試時我們應該用普源示波器哪種型號?這里安泰測試為大家整理出一個表格，大家可以參考一下：

　　介紹完使用的普源示波器以后，我們來看看測試前要做的準備：

　　測試前需要思考和準備的工作：

　　·浮地測試的正確方法?

　　·無源探頭的補償

　　·電流探頭的消磁與偏置校準

　　·電壓/電流通道的延時校準

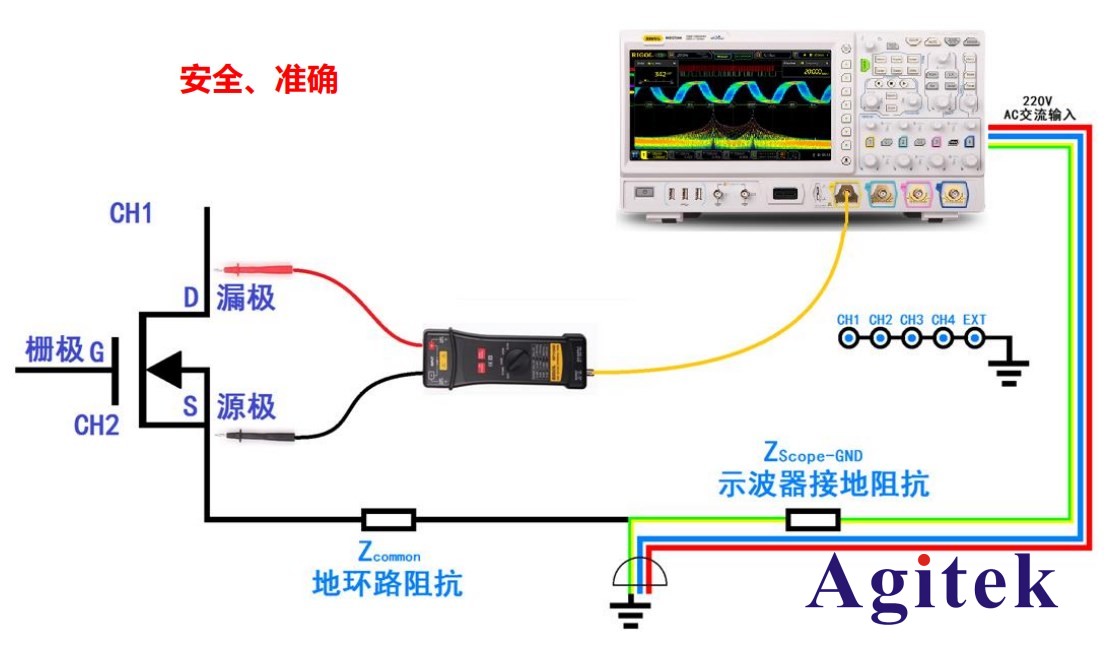

　　1、浮地測試

　　電源測試中大量電壓測試為浮地測試，即不以地作參考的差分電壓測試。

　　正確安全的浮地測試必須使用差分探頭，剪斷示波器地線或使用隔離變壓器供電的方法是錯誤和危險的!

　　因?yàn)?strong>普源示波器接地點上的電位，會與示波器探頭地線連接電路的電壓一致，浮地電壓甚至可達上百伏!這會導致金屬機箱、示波器 BNC 負極等人手容易觸碰的地方帶電，非常危險!

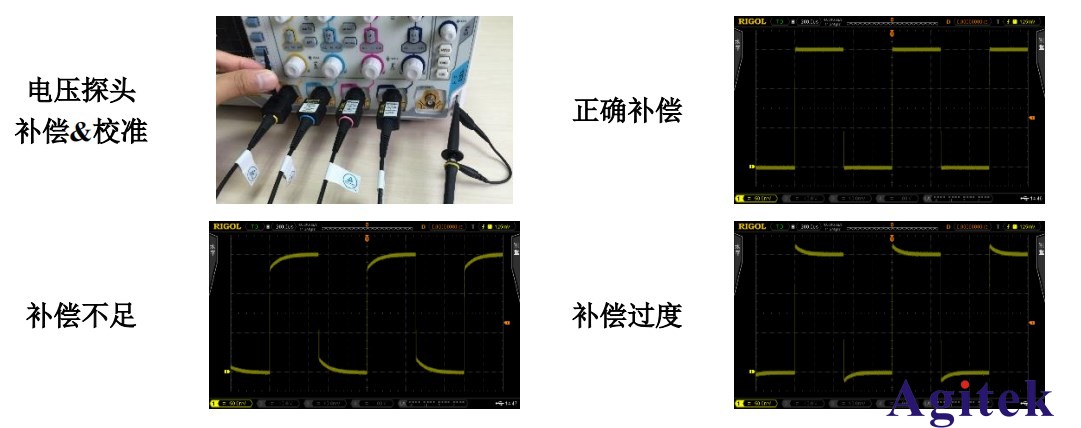

　　2、無源探頭補償

　　大多數探頭被設計為匹配特定的示波器的輸入電路，然而不同的示波器之間有細微的變化，甚至在同一示波器的不同輸入通道之間也會有。一個未經補償?shù)奶筋^可能會導致各種各樣的測量錯誤，特別是測量脈沖上升或下降時間。高壓差分探頭還會有直流偏置，也需要在測試前校準!因此，在首次使用無源探頭、高壓差分探頭以及電流探頭時，需要預先做好補償&校準工作。

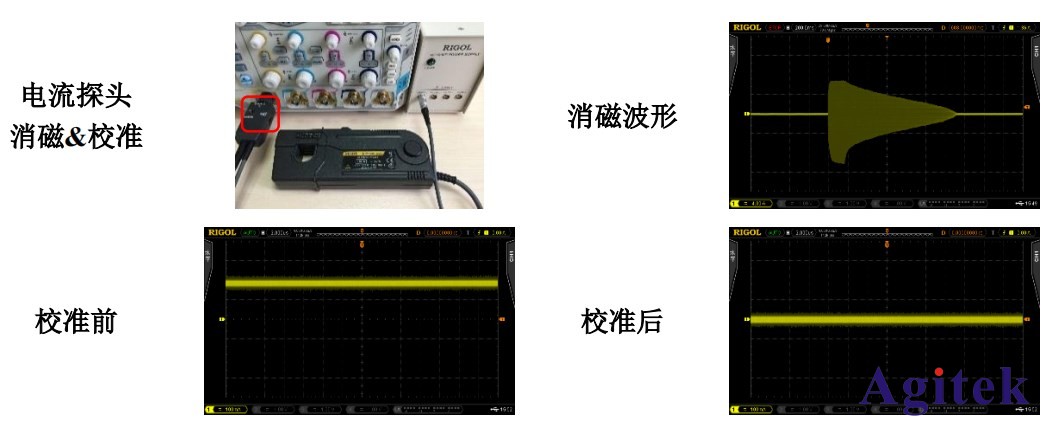

　　3、電流探頭消磁和偏置校準

　　電流探頭在儀器上電、掉電或輸入電流過大時，需進行消磁操作!在電流探頭測量電流前，LOCK 狀態下有直流偏置時，也必須進行校準!電流探頭切換垂直檔位到更小檔位時，也需要重新調零!

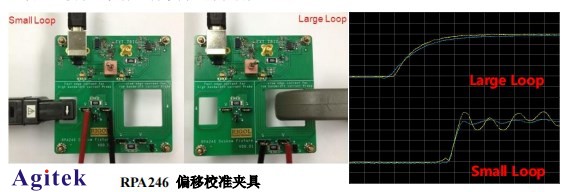

　　4、電壓/電流通道延時校準

　　電壓探頭&電流探頭，連接在示波器的 2 個通道上，信號在不同傳輸路徑上的時間延遲必須經過校準，以保證功率測量的準確性!

　　本文安泰測試為大家介紹了要做在用普源示波器測量開關電源完整性應做的準備工作，下篇文章我們繼續討論對主要測試項目的測量分析。
