網絡分析儀5大功能介紹及測信號的方法

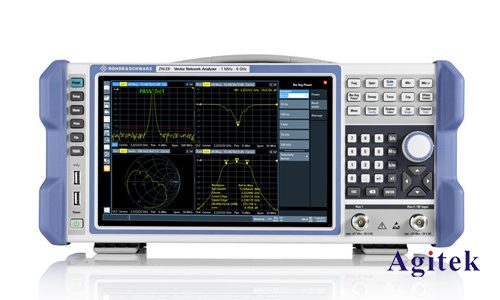

    　網絡分析儀，簡單來說就是可以進行全面微波測量的儀器。它可以在寬頻帶內進行掃描和測量，測量的數據用于確定網絡參數。它的全稱是微波網絡分析儀，簡稱網絡分析儀。它是一種用于測量網絡參數的新型設備，可以直接測量不可逆或可逆單端口和二端口網絡的復雜散射參數。通過掃頻，反映各種散射參數的幅度和相頻特性。

　　一、網絡分析儀的五大功能

　　網絡分析儀應用廣泛，在網絡故障檢測和維護中發揮了明顯的作用。它有五個主要功能。這五個功能包括：頻率標準功能、歸一化功能、存儲/調用功能、打印功能和平滑功能。下面，邊肖將一一介紹。

　　1、頻標功能：網絡分析儀的這項功能有四種頻標模式可供選擇，方便測量和讀數。詳情請參考頻率標準的操作說明。

　　2、歸一化功能：網絡分析儀的這一功能用于消除透射/反射測量過程中的系統誤差。無論如何，校準都是全頻帶校準，全頻帶(從1 MHz到1000 MHz)的校準點是500點。

　　3、存儲/調用功能：網絡分析儀的這個功能可以用來存儲最常用的儀器設置。

　　4、打印功能：網絡分析儀的這一功能提供了標準的并行輸出接口，連接打印機，可以打印輸出測試曲線和頻點的數據。

　　5、平滑功能：網絡分析儀的這個功能可以消除信號軌跡上的噪聲，調整掃描速度。

　　二、網絡分析儀測信號的方法

　　在了解了網絡分析儀的五大功能之后，讓我們看看如何在實踐中使用網絡分析儀測量信號。

　　在網絡分析儀中有兩種基本的信號檢測方法。方法的具體內容如下。

　　方法1：二極管檢測：二極管檢測提取射頻信號的輸入包絡電平，輸出電壓反映輸入信號功率。如果輸入信號是連續CW信號，則為DC檢測，如果輸入信號是調幅信號，則為交流檢測。檢波器只反映信號的幅度信息，而丟失了射頻載波信號的相位信息。

　　方法2：調諧接收機：調諧接收機對輸入信號進行下變頻，然后通過ADC轉換成數字量進行后處理。這樣，可以獲得信號的相位和幅度信號。

　　網絡分析儀廣泛應用于以相控陣雷達為代表的新一代軍用電子裝備的研制、生產、維護和測量等領域，也可用于精確制導、隱身與反隱身、航空航天、衛星通信、雷達探測與監視、教學實驗、天線與RCS測試、元器件測試、材料測試等諸多領域。
