用頻譜分析儀測量輸入衰減器的微弱信號

       頻譜分析儀的主要用途之一是搜索和測量微弱電平信號。這種測量的最終限制是頻譜儀自身產生的噪聲。這些由各種電路元件的隨機電子運動產生的噪聲經過分析儀多級增益的放大最后作為噪聲信號出現在顯示屏上。

　　衰減器是用于在特定頻率范圍內引入預定衰減的電路。一般用引入衰減的分貝數和其特性阻抗的歐姆數來表示。衰減器廣泛應用于有線電視系統中，以滿足多端口的電平要求。例如控制放大器的輸入和輸出電平，以及控制支路衰減。

　　衰減器有兩種類型:無源衰減器和有源衰減器。有源衰減器與其他熱敏電阻配合構成可變衰減器，安裝在放大器中，用于自動增益或斜率控制電路。無源衰減器包括固定衰減器和可調衰減器。

　　衰減器廣泛的應用于電子設備中，它的主要用途是：

　　1、調整電路中信號的大小

　　2、在比較法測量電路中，可用來直讀被測網絡的衰減值

　　3、改善阻抗匹配，若某些電路要求有一個比較穩定的負載阻抗時，則可在此電路與實際

　　負載阻抗之間插入一個衰減器，能夠緩沖阻抗的變化。

　　常用的固定衰減器有L型、T型、橋T型、π型等，其中L型屬于不對稱衰減器，主要用于阻抗匹配;而T型、橋T型、π型屬于對稱衰減器，主要用于衰減。經典的三種π型衰減器、T型衰減器和橋型衰減器，衰減效果較好，但是對于高頻小信號，無源衰減網絡選擇 π 型或 T型網絡更加適合，因此選擇 π 型網絡做衰減。

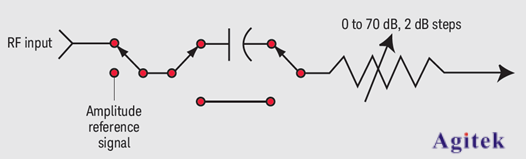

　　作為頻譜分析儀的第一部分電路，輸入衰減器的作用是保證信號輸入到混頻器時處在合適的電平上，從而防止發生過載、增益壓縮和失真。

　　由于衰減器是頻譜儀的一種保護電路，所以它通常是基于參考電平值而自動設置，不過也能以10dB、5dB、2dB甚至1dB的步進來手動選擇衰減值。

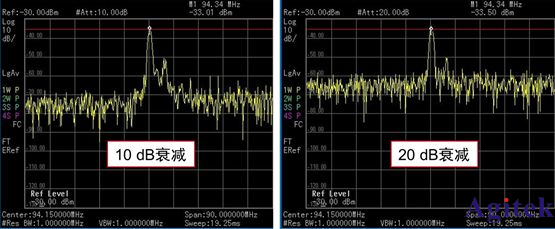

　　在頻譜分析儀中，內部的微處理器可以改變中頻增益從而補償輸入衰減器的變化。所以當改變輸入衰減器時，分析儀輸入的信號在顯示器上的位置并不改變，只是顯示的噪聲上下移動。這時參考電平保持不變。如下圖所示，當衰減從10dB增加到20dB，DANL上升而信號電平保持不變。

　　最小的輸入衰減(0dB)會得到最好的信噪比，可惜此時阻抗匹配也是最差的，所以最好避免0dB的設置。當測得的信號遠高于噪聲水平時，可以設置為自動衰減。當信噪比較小時(一般≤7dB)，我們需要使用較低的輸入衰減，以獲得較高的信噪比，避免噪聲功率和信號功率接近帶來的高測量誤差。
