矢量網絡分析儀的阻抗測試方法

　　矢量網絡分析儀器是一種電磁波能量的測試設備。它既能測量單端口網絡或兩端口網絡的各種參數幅值，又能測相位，矢量網絡分析儀能用史密斯圓圖顯示測試數據。今天安泰測試小編為大家介紹一下使用矢量網絡分析儀的阻抗測試方法。

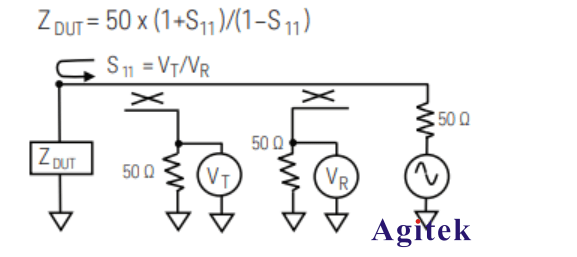

      1.反射法：

　　反射法測量被測件的反射系數(Γx)。 反射系數Γx與阻抗的關系如下：

　　Γx=(Zx-Zo)/(Zx + Zo)

　　其中，Zo 是測量電路的特征阻抗(50Ω)，Zx 是 DUT 阻抗。根據公式，測得的反射系數跟隨阻抗(Zx)變化在–1至1之間變化。在 Zx 等于 Zo 時可獲得最高的精度。阻抗越高，反射系數曲線的斜率就越慢，從而導致阻抗測量精度下降。阻抗通過以下公式計算：

　　Z = 50 x((1 + S11)/(1-S11))

　　反射法的阻抗測量范圍通常為 2Ω 至 1.5 kΩ(取決于所需的精度和測量頻率)。

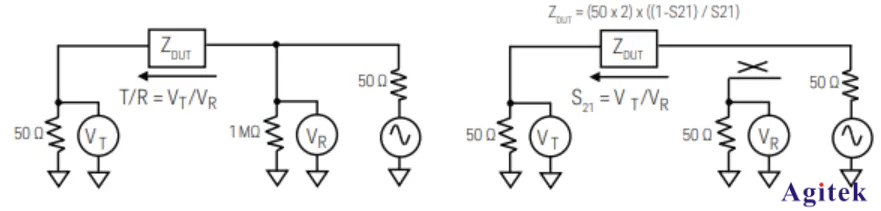

        2.串聯直通法：

　　串聯直通法通過將 DUT 連接成“串聯傳輸”來測量阻抗。串聯直通在測量高阻抗值時最有效：10%的精度范圍約為 5Ω 至 20 kΩ或比反射法高大約十倍。阻抗通過以下公式計算：

　　Z =(50 x 2)x((1-S21)/ S21)

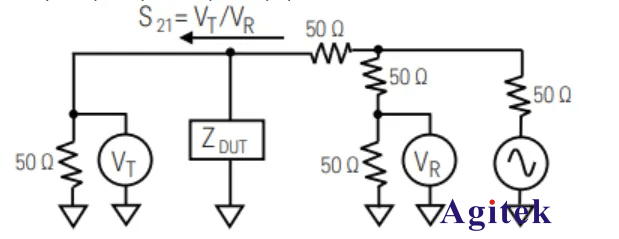

       3.并聯直通法：

　　并聯直通法通過將 DUT 連接成“并聯傳輸”來測量阻抗。這是測試低阻抗值的好方法，通常用于在毫歐范圍內進行測量(如電源完整性應用)。 10%的準確度范圍為 1 mΩ 至 10 Ω，低于典型的阻抗分析儀可以達到的范圍。阻抗通過以下公式計算：

　　Z =(50/2)x(S21 /(1-S21))

　　矢量網絡分析儀進行阻抗測量之并聯直通法以上信息由安泰測試整理發布，更多關于矢量網絡分析儀的信息，歡迎咨詢安泰測試。
