如何保存示波器的數據文件達到最大存儲深度

       示波器保存采集點數可以達到其最大的存儲深度來做數據分析。如示波器存儲深度是 4 M，那么數據文件的存儲點數最大可以達到 4 M點。但是，實際操作中，文件的數據點數并沒有達到最大值，這是什么原因呢?

　　下面我們以是德科技示波器MSOX3014T為例，來介紹數據文件存儲的方法和注意事項。

　　MSOX3014T的標配存儲深度是4M，如何實現最大數據點的存儲呢?

　　操作步驟如下：

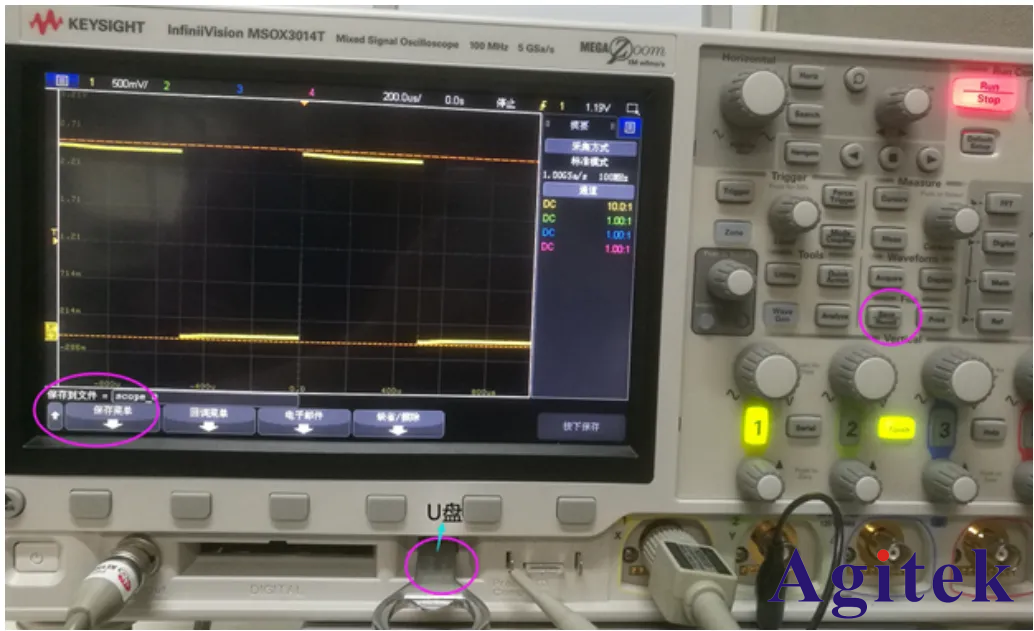

　　1.在示波器的前面板上，插入U盤，按下按鍵 Save/Recall 鍵，進入文件的保存菜單，請參考如下界面(該示例中操作界面語言選擇為中文，可以在系統菜單中修改語言選項)：

　　2.選擇文件類型

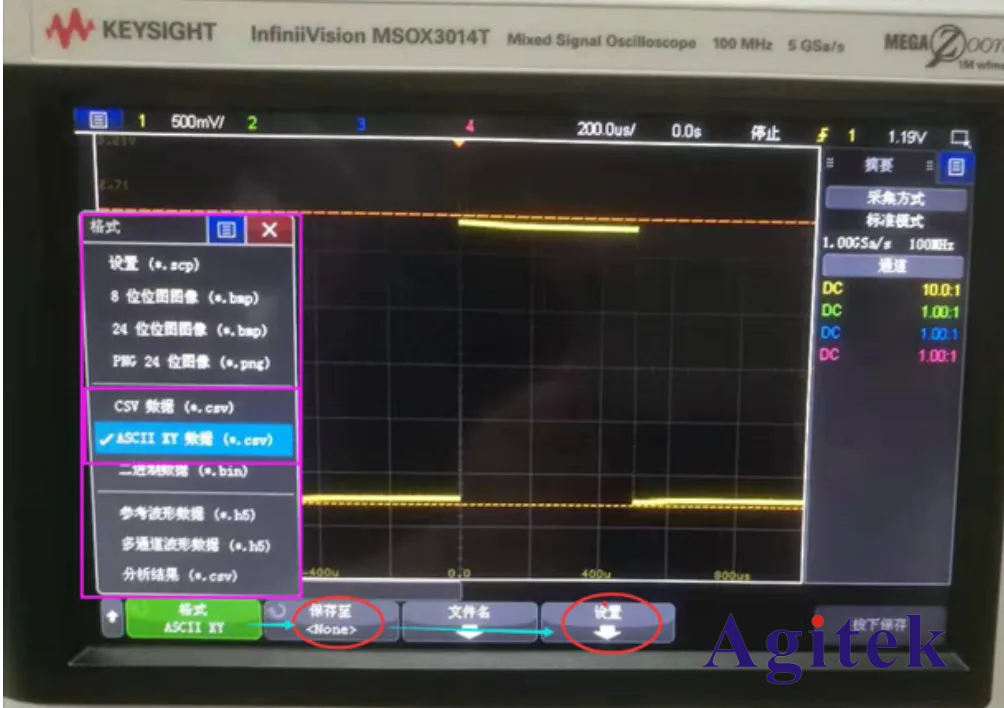

　　在上圖中顯示屏的左下角有“保存菜單”，按下這個軟按鍵后會出現多種文件類型選擇，如下所示：

　　用來做后期數據分析的文件，我們一般會選擇CSV數據，或ASCII XY數據，這兩種文件都可以用 Excel 打開。

　　按下顯示屏下方的軟按鍵“保存至”，選擇文件的保存路徑至U盤。接著選擇顯示屏下方的”設置”進入設置點數。

　　1. ASCII XY數據保存

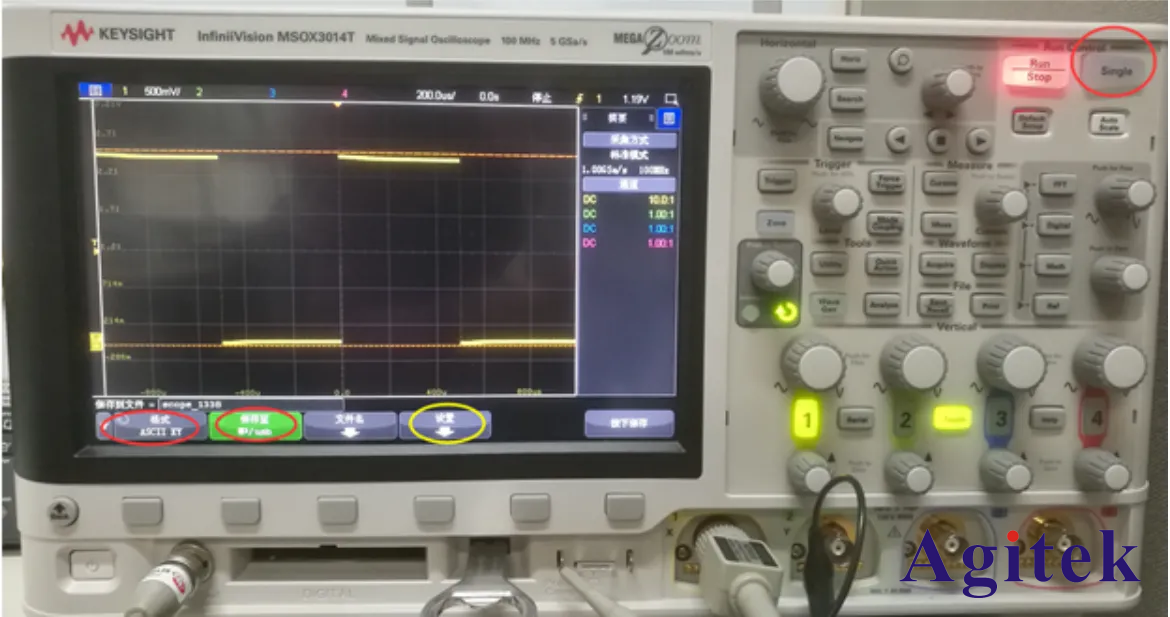

　　示波器模式設置為Single模式，當滿足觸發條件時，信號會被捕獲并顯示在屏幕上。由于采用單次觸發的模式，示波器的存儲空間會全部用于當前采集，因此存儲的點數能達到最大值。

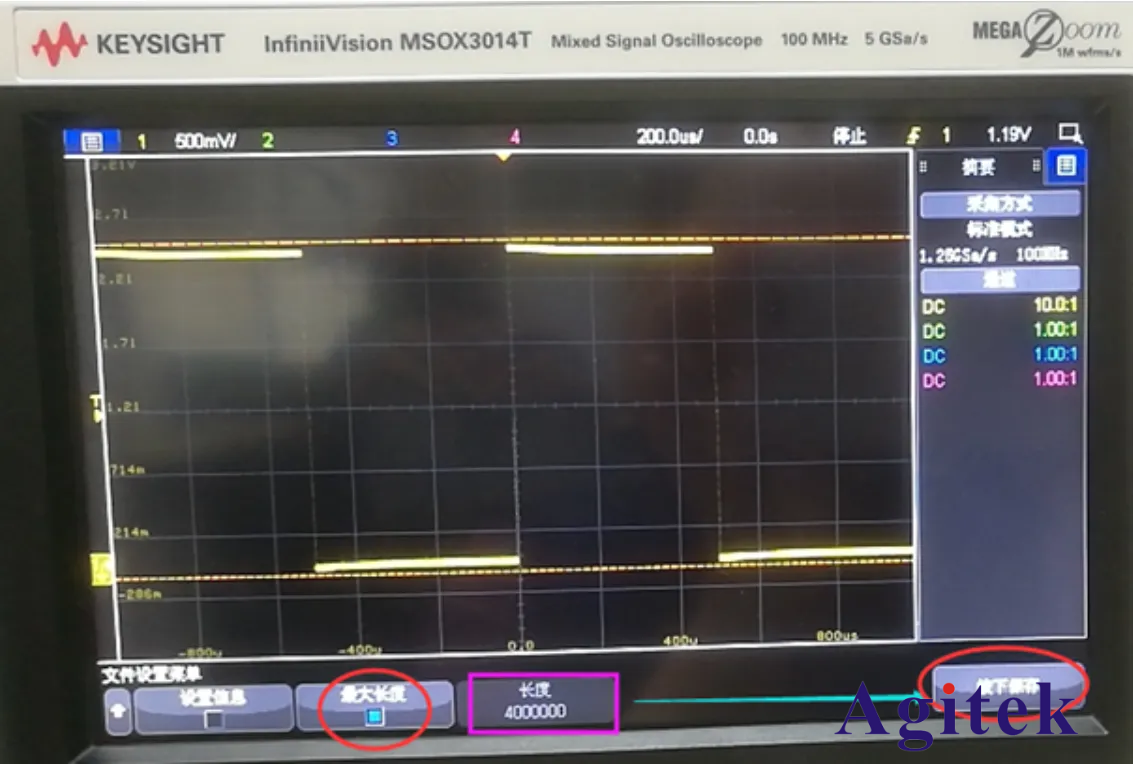

　　信號被捕捉到之后，儀器右上角的按鍵 Run/Stop鍵， 變成紅色，然后在上圖中選擇“設置”菜單，來設置文件要保存的點數。如下圖中，勾選“最大長度”選項，此時右側會顯示“長度”為4000 000，即4M點。然后選中“按下保存”，即可保存長度為 4 M 的ASCII XY文件。

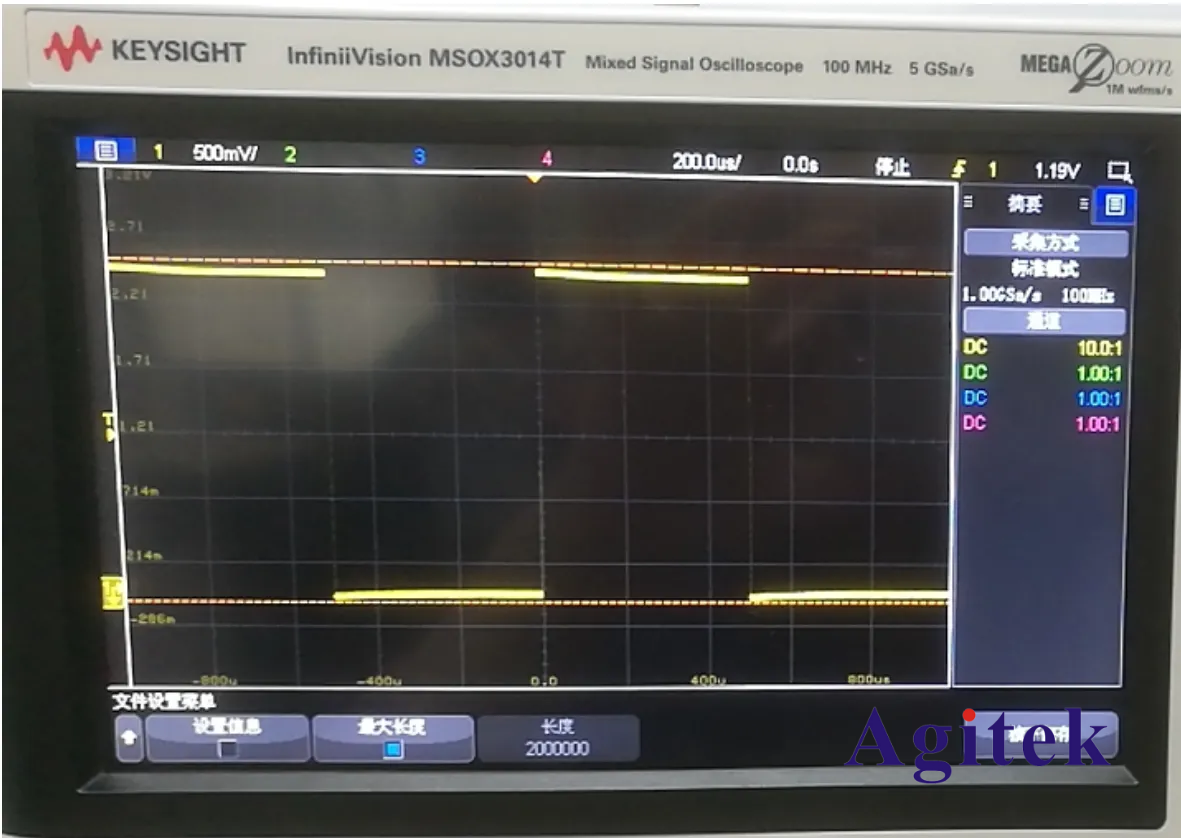

　　若不用 Single 模式捕捉數據，而是采用連續模式采集數據，即通過 Run/Stop 按鍵來控制，當停止信號采集后，再存儲 ASCII XY 數據文件，則最大存儲點數只有存儲深度的一半，即 2M點。這是因為連續運行模式下，存儲空間分成了兩部分，一半用來采集當前數據，一半用于處理上一次采集的數據。

　　2. CSV 數據格式存儲

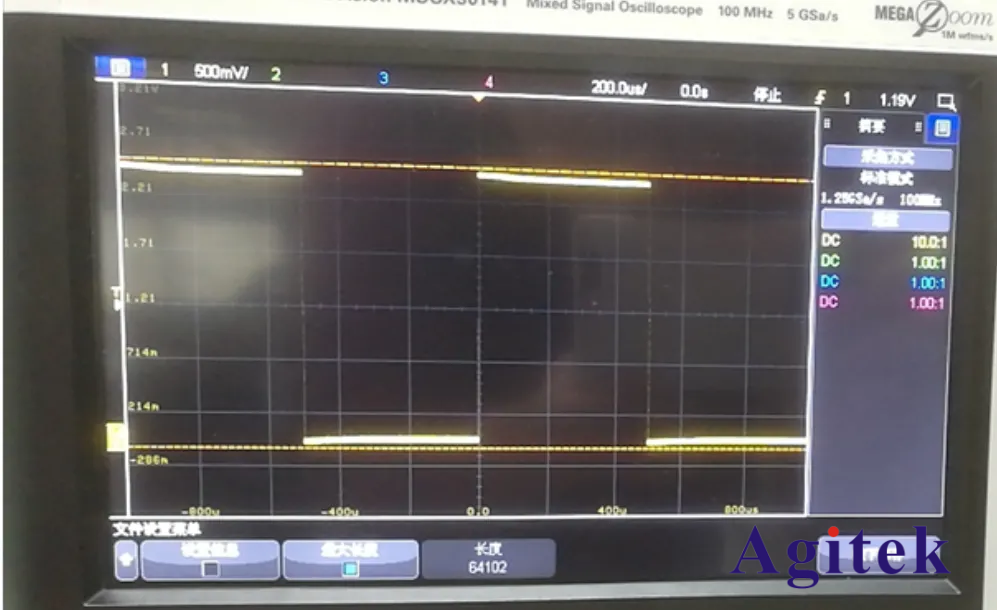

　　不論是 Single 模式還是連續 Run 模式，其數據文件最大只有 64 K 左右。
