使用矢量網絡分析儀測量花崗巖介電常數的測試方案

　　每個行業都需要對它們所用的材料要有非常清晰的了解，以便縮短設計檢驗檢測和質量保障所花費的時間。每種材料都具有一些獨特的電氣特征，與介電特性有關。

　　介電常數是反映壓電智能材料電介質在靜電場作用下介電性質或極化性質的主要參數，通常用ε來表示。不同用途的壓電元件對壓電智能材料的介電常數要求不同。當壓電智能材料的形狀、尺寸一定時，介電常數ε通過測量壓電智能材料的固有電容CP來確定。

　　根據物質的介電常數可以判別高分子材料的極性大小。通常，相對介電常數大于3.6的物質為極性物質；相對介電常數在2.8~3.6范圍內的物質為弱極性物質；相對介電常數小于2.8為非極性物質。

　　矢量網絡分析儀測量介電常數的方法有同軸探頭法、傳輸線法、自由空間法、諧振腔法、平行板法和電感測量法，在選擇最合適的測量方法的時候必須考慮多個重要因素：

　　1、頻率范圍；

　　2、εr和μr預期值；

　　3、要求的測量精度；

　　4、材料屬性(例如均質、各向同性)；

　　5、材料形態(例如液體、粉末、固體、薄片)；

　　6、樣品大小限制；

　　7、對材料的破壞和非破壞性；

　　8、接觸或非接觸；

　　9、溫度；

　　10、成本；

　　本篇文章介紹的是網分測量建筑材料介電常數的方法，我們這個測試選用的是同軸探針法，這種方法的好處的是方便，不用破壞，適合損耗MUT;液體和半固體，固體，對被測材料要求不高，在測試前需要將測試面打磨光滑，被測物厚度最好大于兩厘米，直徑形狀都無要求

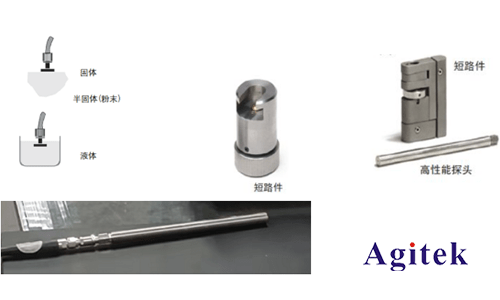

　　本篇文章測試方法需求器件：矢量網絡分析儀、同軸探頭、短路件、去離子水、被測物、測試軟件

　　測試前準備：將被測物打磨光滑，本次測試樣品為花崗巖，保證表面平滑

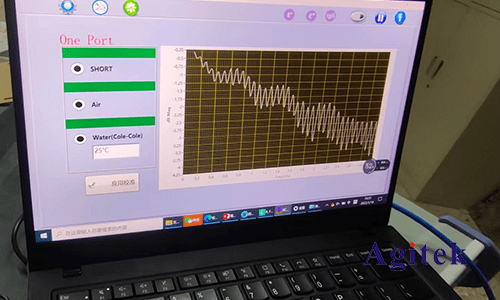

　　測試使用羅德配套的軟件，先設置好測試的頻段范圍，本次測試范圍是100MHz-3GHz，測試200個點，在每次測試前需要先進行校準，校準分為三步：

　　1、使用短路件進行校準(全反射)

　　2、空氣校準(信號無反射)

　　3，去離子水校準

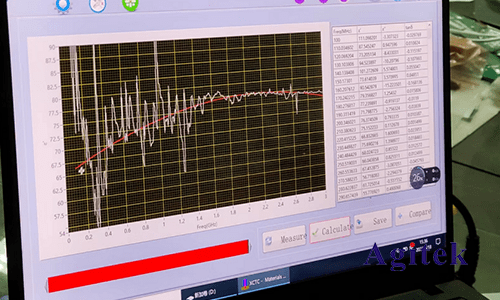

　　校準完成后可以開始直接測試，將高性能探頭對準被測物，保持不要晃動就可以開始測試，軟件可以直接將測試的結果轉化為介電常數，可直接讀取。
