實時頻譜分析儀快速傅立葉變換用于測量頻譜

　　頻譜分析儀是射頻微波設計和測試中常用的儀器，可以幫助電子工程師完成頻譜觀測、功率測量和復雜信號解調分析。

　　那么，什么是實時頻譜分析儀呢？實時頻譜分析儀快速傅立葉變換(FFT)用于測量頻譜。在信號處理過程中，可以充分利用采集的時域采樣點，實現無縫頻譜測量和觸發。由于其無縫處理能力，實時光譜儀被廣泛應用于光譜監測、R&D診斷和雷達系統設計。

　　實時譜儀提供豐富的顯示功能，包括譜圖、概率密度譜和時間功率。

　　如果有機器打開實時頻譜測量功能mode—實時頻譜

　　顯示方式在meas菜單里

　　使用信號源輸入一個100MHZ，-10dbm信號給頻譜儀，頻譜儀中心頻率設為100MHZ,帶寬10M或更大一些。

　　密度圖

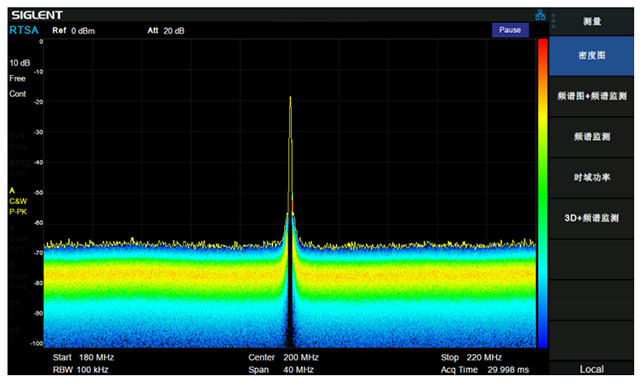

　　密度圖除了繪制傳統的頻譜圖外，還利用顏色的冷暖生成來表示一個捕捉到周期波形的點映射到相應坐標點的概率。通過控制密度圖歷史映射點的亮度，實現余輝效果。因此，密度圖可以同時顯示多幀波形，也可以區分每個事件的概率，可以理想地顯示頻域特征的細節。

　　波普?qǐng)D

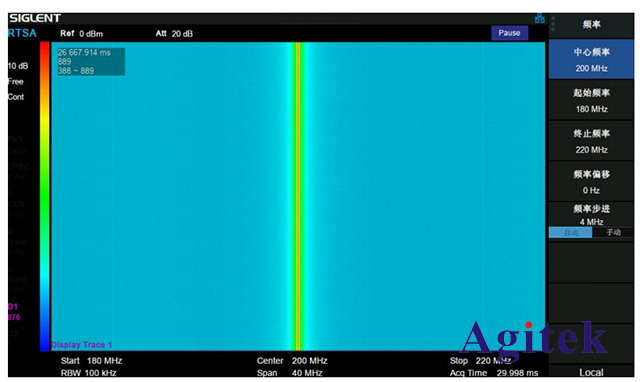

　　波譜圖記錄了每個事件的頻域特征與時間的關系。譜圖上每條道代表的時間就是用戶可設置的采集時間，每個頻點的信號幅度用不同的顏色表示，形成“時間——頻率——幅度”的三維圖像。波譜圖能直觀的顯示一段時間內信號頻率，幅度的變化。

　　頻譜圖+波譜圖

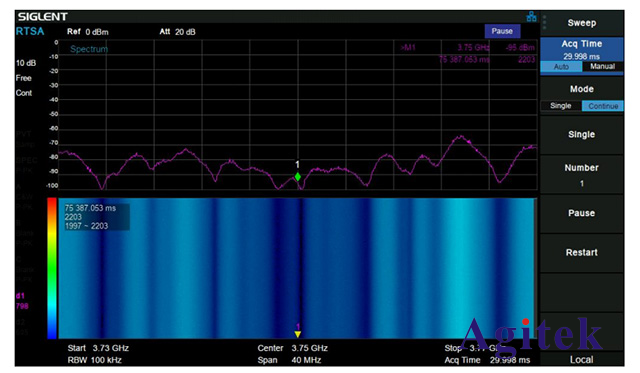

　　上半圖為頻譜圖，下半圖為波譜圖。頻譜圖以傳統頻譜圖的方式顯示，波譜圖用顏色來表示幅度。

　　3D圖

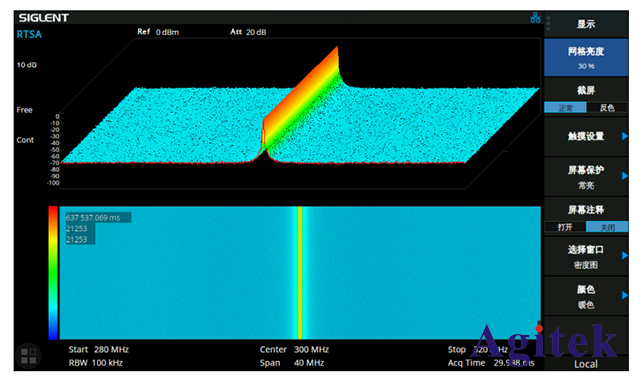

　　3D瀑布圖是以時間、頻率、幅度為軸實時顯示波形數據的觀察窗口，能形象地觀察事件的頻率特性隨時間變化的關系，其顏色的冷暖代表幅度的高低。除了這四種還有時域功率測量，如圖所示

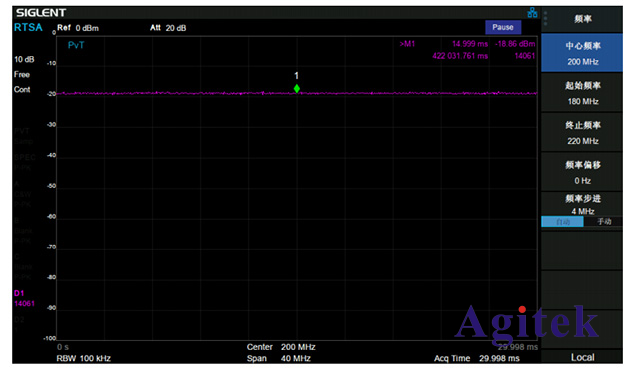

　　時域功率圖的trace展示了一個采集周期內，采樣信號功率與時間的變化關系。

　　選擇一種合適的顯示方式，可以使工程師直觀的觀查被測信號的物理變化，及時發現問題，以便尋找解決辦法。

       以上就是關于實時頻譜分析儀快速傅立葉變換用于測量頻譜的講解，更多信息，歡迎咨詢安泰測試。
