LCR數字電橋的C-D L-Q R-Q各代表什么？

　　LCR表因其功能直觀、操作簡單而得到廣泛應用。通常情況下，LCR測試儀用于精確測試各種元件的參數，效果非常穩定，從而保證了生產質量，節約了企業開支，得到了廣泛的應用。在LCR測試儀中，D和Q經常被顯示。但是很多人不知道是什么意思，并且對LCR測試儀的參數中LP和LS有什么區別也不了解。今天安泰測試小編為大家講解一下：

　　LCR測試儀上顯示的D是損耗值正切角，Q是品質因數。兩個量的定義如下：

　　1、損耗值正切角：

　　如果對一個電容加上一個電壓，除了對電容充電的電流外還有漏掉的電流(電容的漏電流)，漏電流被消耗成了熱能，因此表示為電阻上的電流。漏電流與純電容的充電電流之比就是電容損耗角正切值。

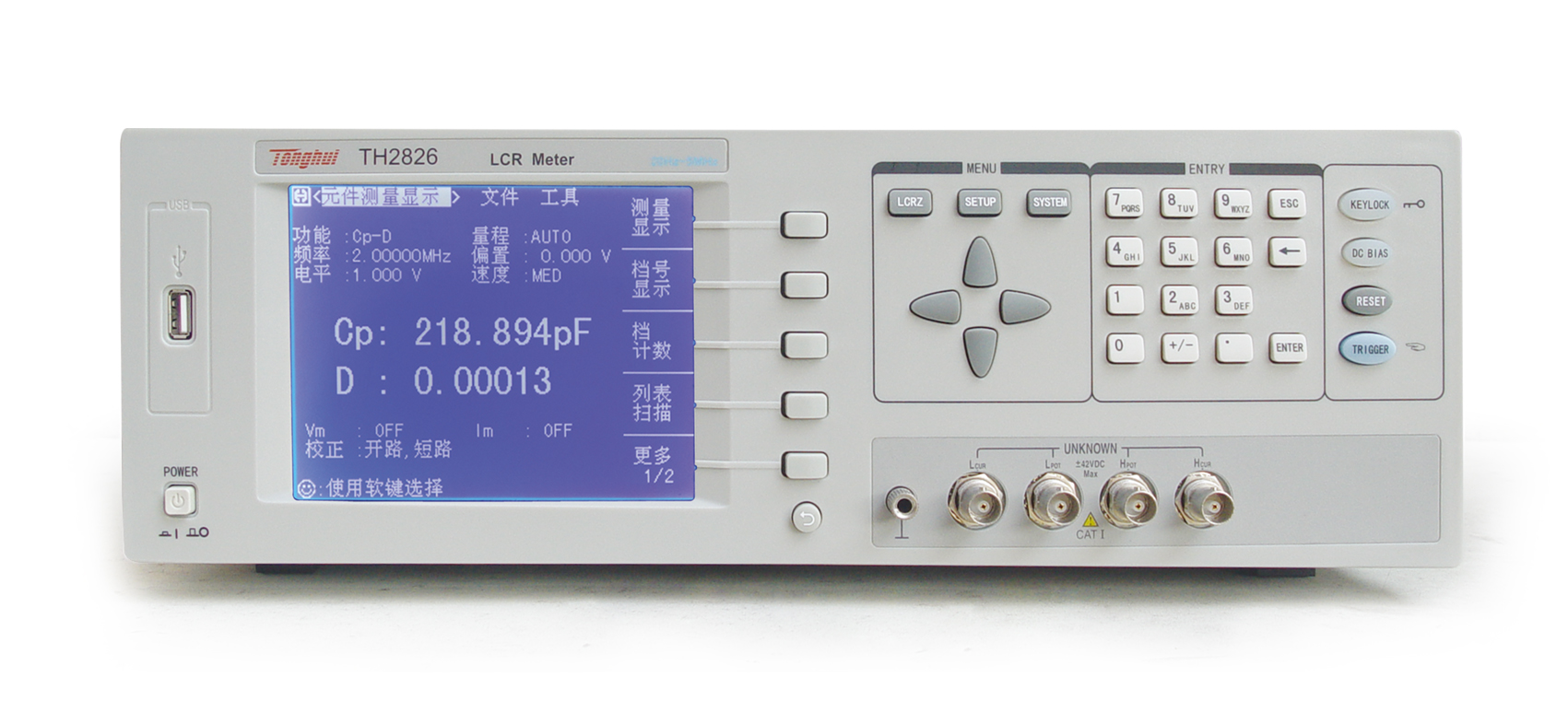

同惠TH2826高頻LCR數字電橋

　　2、品質因數：

　　電學和磁學的量。表示一個儲能器件(如電感線圈、電容等)、諧振電路中所儲能量同每周期損耗能量之比的一種質量指標;串聯諧振回路中電抗元件的Q值等于它的電抗與其等效串聯電阻的比值;元件的Q值愈大，用該元件組成的電路或網絡的選擇性愈佳。

　　LCR電橋中電感、電容、電阻參數測量儀，不僅能自動判斷元件性質，而且能將符號圖形顯示出來，并顯示出其值。其還能測量Q、D、Z、Lp、Ls、Cp、Cs、Kp、Ks等參數，且顯示出等效電路圖形。

　　LP和LS是參數!

　　Ls 和 Lp S=SERIER串聯的意思，P=并聯，

　　C電容也同樣，這樣就清楚了，一個是串聯測試，一個是關聯測試。

　　L用串聯測試，C用并聯測試，等效電路連接。

　　為什么說LCR 電橋很難測高Q和低D器件，比如MLCC片式多層陶瓷電容器?

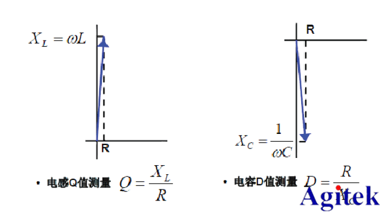

　　LCR電橋 Q值和 D值測量是依據如下圖原理公式計算得來：

　　假定 Q = 10，0 則 ESR 為 1/100 的 XL。可見，ESR 在 Z = ESR + j*X中L 占的分量比較小，所以儀器或測量環境引起 ESR 微弱的變化都會被放大 100 倍，反應出的現象就是：Q 值穩定性不好或測量數據跳動較大。同樣的道理也適用于電容 D 的測量。

　　用戶能做的就是盡量選擇好一點的測試夾具改善效果，原則：能用 0m 的不要用 1m 的，能用 4 端測量不要用 2 端測量。
