購買網絡分析儀需要關注的指標及技能介紹

　   一、選擇網絡分析儀需要關注哪些指標

　　網絡分析儀一種能在寬頻帶內進行掃描測量以確定網絡參量的綜合性微波測量儀器?？梢赃M行S參數測量、Polar 極坐標圖、Smith 史密斯圖等的測量，網絡分析儀是測量網絡參數的一種新型儀器，可直接測量有源或無源、可逆或不可逆的雙口和單口網絡的復數散射參數，并以掃頻方式給出各散射參數的幅度、相位頻率特性。

　　網絡分析儀應用領域：

　　測量應用領域：放大器、同軸電纜、功分器、合路器、天線、耦合器、濾波器、隔離器、分支分配器、晶體、聲表等;

　　可測量參數：插入損耗、衰減、隔離、增益、頻響、帶內平坦度、相位、群延時、回波損耗、SWR、特性阻抗、3dB 帶寬、帶外抑制、阻帶帶寬、矩形系數等。

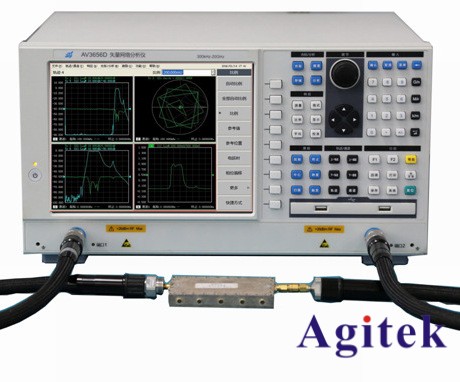

思儀3656系列矢量網絡分析儀

　　小編建議網絡分析儀在選型時應注意以下指標：

　　1.頻率范圍：提供激勵的連續波 (CW) 信號及接收機測量的頻率范圍，用來測量射頻 (RF) 和微波器件、系統和子系統在設計和制造應用中的幅度和相位響應。

　　2.端口數：提供兩端口或四端口網絡分析。儀器端口通常為 N 型母頭連接頭。兩端口分析比如天線匹配和調節，濾波器測量，放大器測量，射頻 (RF) 電纜和連接器測量;當測量多端口被測件或是高抑制度的雙工器、耦合器、功分器、混頻器和隔

　　離器時，使用四端口網絡分析儀可以單次連接儀表和被測件進行全參數測試，效率更高。

　　3.輸出功率：滿足常見元器件測試提供的激勵信號功率。

　　4.動態范圍：指網絡分析儀允許輸入的最大功率和最小可測功率(噪聲基底)之間差值。要使測量正確有效，輸入信號必須在這個范圍內。如果需要測量的信號幅度變化很大，如濾波器通帶和阻帶測試，必須增加足夠的動態范圍。

　　5.常用配件：校準套件、測試電纜、同軸線等。

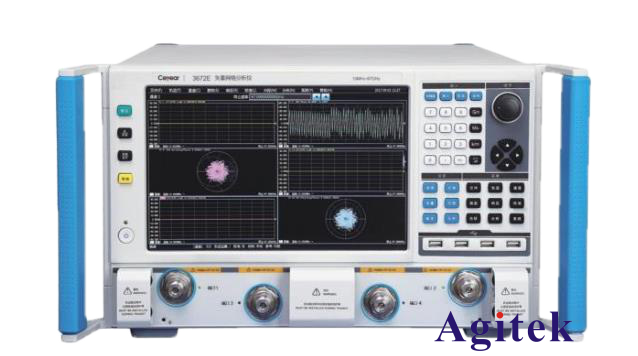

思儀3672系列矢量網絡分析儀

　　二、網絡分析儀兩大技能介紹

　　通過上面的介紹，想必大家已經知道了在選擇網絡分析儀的時候應當關注哪些參數指標。在這部分，我們主要來了解一下網絡分析儀諸多功能中的兩點。

　　技能1：增益壓縮

　　在對頻率范圍較寬的器件進行增益壓縮表征時，需要測量許多頻率和功率數據點。繁瑣的壓縮測量不僅會增加測試時間，還容易出錯。隨著毫米波頻率成為主流技術，我們需要在更寬頻率范圍內快速實施表征。增益壓縮應用軟件可提供快速、準確的自動壓縮測量，不僅確保所獲得的結果保持一致，并能顯著提高壓縮測量效率。此外，自動壓縮測量還能保證您的器件安全，避免危險功率電平損壞器件。

　　技能2：自動夾具移除

　　許多現代器件沒有同軸連接，需要通過夾具來連接同軸儀器，如使用探頭來測量晶圓上器件，或是用夾子固定小型器件并連接到同軸適配器等。器件與儀器間的物體會給測量結果帶來不確定性。消除夾具影響的校準步驟非常繁瑣，還需要使用專門的校準件。自動夾具移除功能提供了一個向導程序，可以引導你完成設置，并代替你完成所有測量和校正操作。你甚至可以導出嵌入的文件，將夾具移除功能立即應用到其他儀器上。

　　網絡分析儀可以讓你無需為時域和頻譜分析配置單獨的儀器，就能執行所有測量，同時借助專用軟件，可以自動完成增益壓縮測量和自動夾具移除等操作，讓你的測量工作變得簡單快捷且準確。
