信號發生器和功率放大器搭配使用，完美實現信號放大

       很多電子工程師發現，在有的測試中需要用到大功率或者高電壓，但是一般的信號發生器都滿足不了需求，通用信號源的電壓輸出幅值只有大概10Vpp-20Vpp，如果想把信號放大而且波形還不失真，該怎么辦呢?

　　安泰測試為了幫助客戶解決這一難題，為客戶提供了完美的解決方案。信號發生器+功率放大器，可以實現信號完美放大。

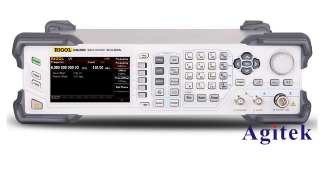

　　一、信號發生器的工作

　　1、頻率范圍

　　2、頻率的準確度和穩定度：準確度也就是相對誤差，一般不大于±1%，穩定度應優于10^-3

　　3、線性失真和頻譜純度：低頻信號源輸出的波形用非線性失真表征，在在0.1%-1%的范圍；而高頻信號源輸出的信號用頻譜純度表征

　　二、信號發生器的作用

　　信號發生器是指可以提供各種波形、頻率和輸出電流信號的設備。在實際工作中信號發生器一般承載以下幾種作用：

　　1、檢測元件的參數：比如電感，電容值和品質因數等;

　　2、檢測網絡的相頻/幅頻：改變信號源的頻率，通過示波器來測量網絡響應，是正弦穩態激勵、點頻的測試;

　　3、檢測網絡的瞬態反應：使用方波或者窄脈沖激勵，用來檢測網絡的時間常數和沖激響應等;

　　4、校準儀表：通過輸出頻率，幅度等信號，來校準電子儀器的衰減器，增益和刻度。

　　三、功率放大器的作用

　　功率放大器(poweramplifier)，又稱功放機、擴大器或音箱等。其作用是增強聲信號的電壓幅度并使之通過導線傳送出去。由于它能把音頻電信號變換成相應的直流電流以供揚聲器使用，因此也稱其為揚聲器電源或前置放大器等;有時也直接稱之為"擴音機"。在領域上，一般把輸出功率為2w~100w的稱為中置式音箱(midi)用大功率輸出音箱(hi-end)。而把輸出功率為1kw以上的稱為后級功放(post-procession);也有稱前級功放的;還有稱超重低音的;還有稱全頻帶的等等名稱。

　　四、功率放大器的工作原理

　　利用三極管的電流控制作用或場效應管的電壓控制作用將電源的功率轉換為按照輸入信號變化的電流。因為聲音是不同振幅和不同頻率的波，即交流信號電流，三極管的集電極電流永遠是基極電流的β倍，β是三極管的交流放大倍數，應用這一點，若將小信號注入基極，則集電極流過的電流會等于基極電流的β倍，然后將這個信號用隔直電容隔離出來，就得到了電流(或電壓)是原先的β倍的大信號，這現象成為三極管的放大作用。經過不斷的電流放大，就完成了功率放大。

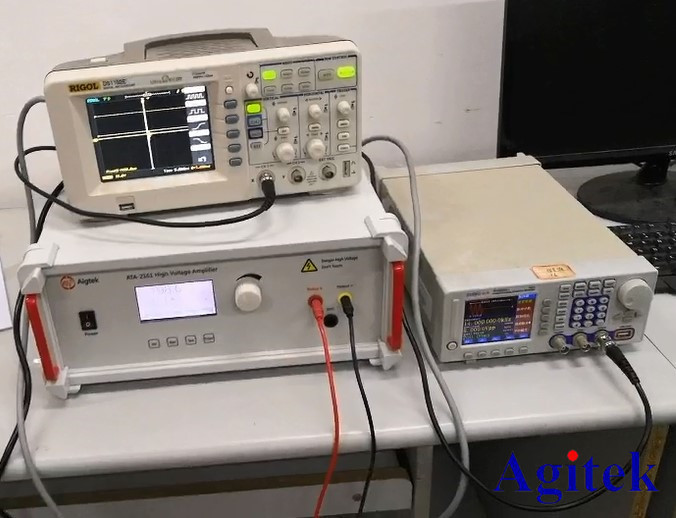

　　安泰的功率放大器可以匹配任意品牌的信號發生器，通過信號源把信號輸入到功放里，通過調節放大倍數來控制需要輸出的電壓，達到驅動負載的目的，通過示波器來觀測輸出的電壓以及波形。配上功率放大器可以保證在信號不失真的情況下把電壓提升到最大1600Vpp，1000W的功率，在一定的頻率范圍內放大的波形不失真。
