LCR表和萬用表的區別是什么？

　　LCR表，顧名思義是用于測量電器元器件本證參數的專用測量工具，L，指的是電感，c，指的是電容，R，指的是電阻。除此之外LCR表不能測量其他的，而且需在電路斷電情況下測量電感，電阻或者電容。因為是專用儀表，所以測量精度高，準確性強。

　　萬用表，除了能夠測量上述的電阻，電容和電感的感抗之外，還可以用不同檔位測量交直流電壓，電流，電源頻率等。雖然它的功能多些，但精度不是太準確。

　　簡單的說，LCR表是測量分離元器件的本征參數的，例如電阻阻值，電容容值等，它一般需要斷電獨立測試。萬用表是一種多功能測量儀器，他可以測試分離元件，也可以測試電信號特性，還具備一些其他測量功能。

　　1、LCR表檢測元器件的原理

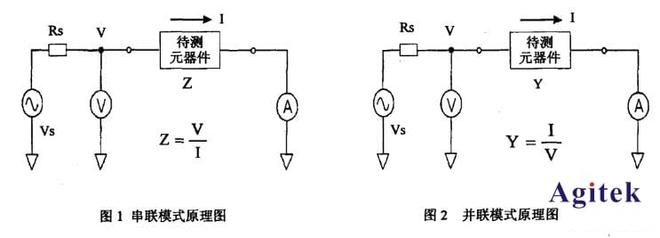

　　根據待檢測元器件實際使用的條件和組合。上的差別，LCR測量儀設有兩種檢測模式：串聯模式和并聯模式。串聯模式以檢測元器件的阻抗Z為基礎，其基本原理如圖1所示;并聯模式以檢測元器件的導納Y為基礎，其基本原理如圖2所示。

　　圏1和圏2中的Vs內仗器內部的正弦波信號源， Rs內信號源的內阻， V內數字屯圧表， A數字屯流表。除此之外仗器內部邇裝有在圏中未畫出的數字盜相器。當用戸將待測元器件接到仗器上之后，數字屯流表將測出流辻待測元器件的屯流I，數宇屯圧表將測出待測元器件丙端的屯圧V，數字整相器將測出屯圧V與屯流I之向的相位角8。栓測結果被存儲在仗器內部徼型汁算機的三個存儲単元中。

　　有了V、I、B呟三個數據，仗器內部微型廾算機就會自功地算出用戸所要檢測的參數。

　　2、LCR表能夠檢測的參數

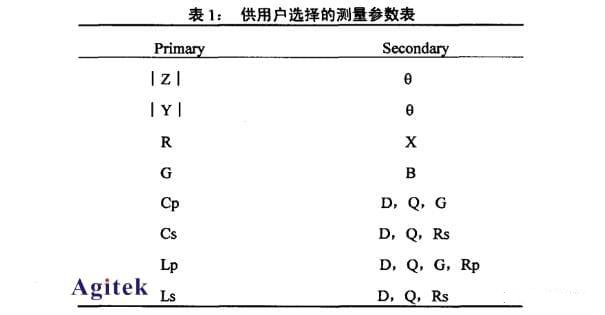

　　在儀器使用說明書中，列有如表1所示的測量參數選擇表。表中Primary為主參數欄，Secondary為次參數欄。表中的Z為阻抗，Y為導納，R為電阻，G為電導，Cp為并聯電容，Cs為串聯電容，Lp為并聯電感，Ls為串聯電感，日為電壓相對于電流的相位角，X為電抗，B為電納，D為損失因素，Q為品質因數，Rp為并聯電阻，Rs為串聯電阻。

　　在用戶對元器件或兩個元器件的組合件作檢測之前，必須根據它們的持點，從主參數欄中選擇一個待測的主參數，從次參數欄中選擇一個待測的次參數。一個主參數搭配一個次參數，共有20個組合方案可供選擇。一次測量完成后，儀器的液晶屏上將示出測得的主參數和次參數的數值和單位。

　　3、萬用表的基本測量原理

　　(1)直流電壓測量電路

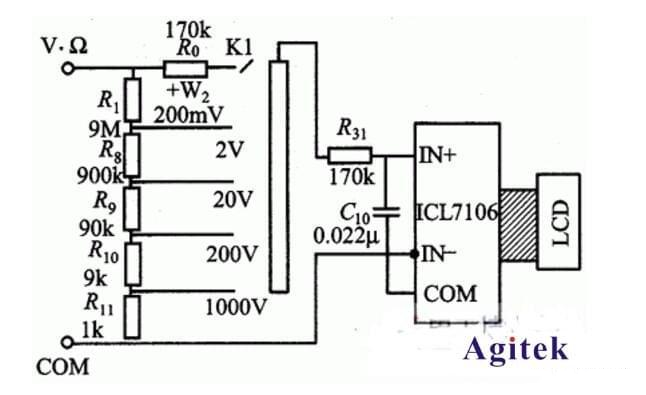

　　圖1為數字萬用表直流電壓測量電路原理圖，該電路是由電阻分壓器所組成的外圍電路和基本表構成。把基本量程為200mV的量程擴展為五量程的直流電壓擋。圖中斜線區是導電橡膠，起連接作用。

　　圖1數字萬用表直流電壓測量電路原理圖

　　(2)直流電流測量電路

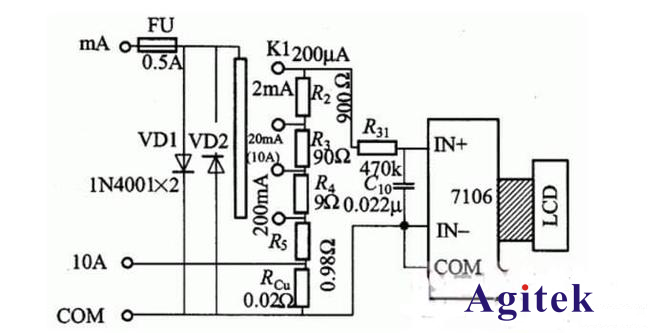

　　圖2為數字萬用表直流電流測量電路原理圖，圖中VD1、VD2為保護二極管，當基本表IN+、IN一兩端電壓大于ZOOmV時，VD1導通，當被測量電位端接入IN一時，VD2導通，從而保護了基本表的正常工作，起到“守門”的作用。

　　R2～R5、RC.分別為各擋的取樣電阻，它們共同組成了電流-電壓轉換器(I/U)，即測量時，被測電流△在取樣電阻上產生電壓，該電壓輸人至IN+、IN—兩端，從而得到了被測電流的量值。若合理地選配各電流量程的取樣電阻，就能使基本表直接顯示被測電流量的大小。

　　圖2數字萬用表直流電流測量電路原理圖

　　4、萬用表操作規程

　　(1)使用前應熟悉萬用表各項功能，根據被測量的對象，正確選用檔位、量程及表筆插孔。

　　(2)在對被測數據大小不明時，應先將量程開關，置于最大值，而后由大量程往小量程檔處切換，使儀表指針指示在滿刻度的1/2以上處即可。

　　(3)測量電阻時，在選擇了適當倍率檔后，將兩表筆相碰使指針指在零位，如指針偏離零位，應調節“調零”旋鈕，使指針歸零，以保證測量結果準確。如不能調零或數顯表發出低電壓報警，應及時檢查。

　　(4)在測量某電路電阻時，必須切斷被測電路的電源，不得帶電測量。

　　(5)使用萬用表進行測量時，要注意人身和儀表設備的安全，測試中不得用手觸摸表筆的金屬部份，不允許帶電切換檔位開關，以確保測量準確，避免發生觸電和燒毀儀表等事故。
