使用LCR表完成鋰電池隔膜的關閉特性測試

   　在我們的身邊，鋰電池(Lithim-ion Battery)被廣泛用于電動汽車、家電、電動工具等領域，鋰電池的這類應用需要高可靠性。鋰電池由正極、負極、隔膜、電解液、集電極和外殼構成。正極和負極之間通過隔膜絕緣。隔膜保證電絕緣，但鋰離子可以通過，因此離子在電解液內移動，電池即開始工作。鋰電池發生某種異常，并達到高溫狀態時，隔膜會熔化且阻礙離子的移動。通過這樣讓電池停止工作，來防止危險發生。此功能稱為“關閉(shutdown)特性”。使溫度上升，確認隔膜的特性變化的“關閉(shutdown)特性測試”，是提高鋰電池的可靠性的必要測試。

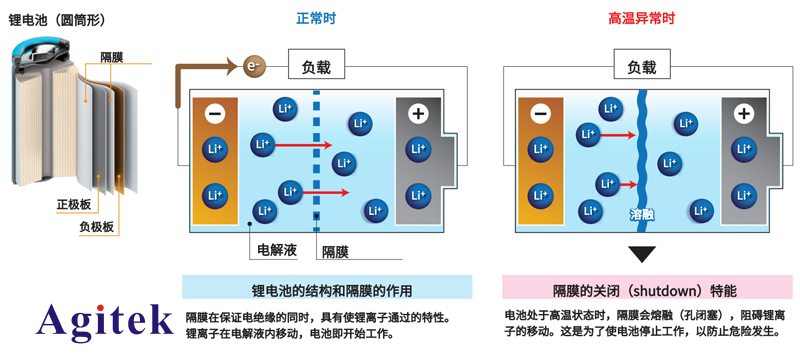

　　鋰電池的構造

　　問題

　　需要確認隔膜的特性如何隨著溫度變化而變化。隔膜的特性可以通過阻抗(交流電阻)和絕緣電阻等電氣特性進行評估。通過繪制橫軸 表示溫度，縱軸表示關注對象的特性的圖表來確認的方法較為有效。一般來說，會使用Excel來制作圖表，并作為評估報告。 但測量隔膜特性的測量儀器與長時間記錄溫度的測量儀器大多是不同的儀器，所以需要花時間合并各種的數據。。

　　解決方法

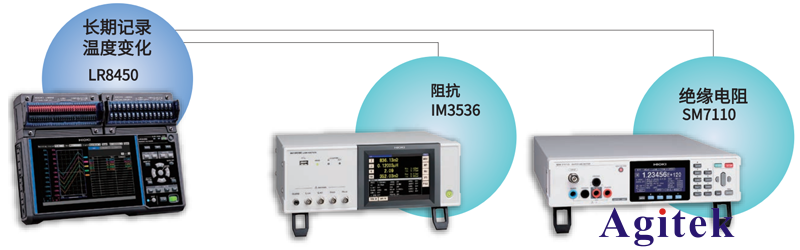

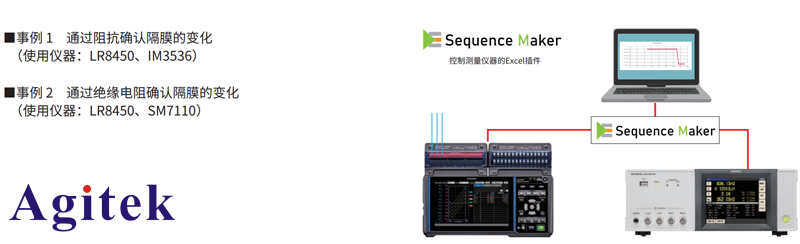

　　“Sequence Maker”是合并控制測量儀器的Excel插件。對應USB、RS-232C、LAN、GP-IB 這類通訊接口。另外也適用于測量儀器的串口通訊驅動的VISA軟件。可以自動搜索到連接PC端的測量儀器，建立通訊，只需按照想要控制的順序將控制命令記載在Excel上，就可以進行想要的控制。 請根據想要確認的隔膜的特性來準備測量儀器。

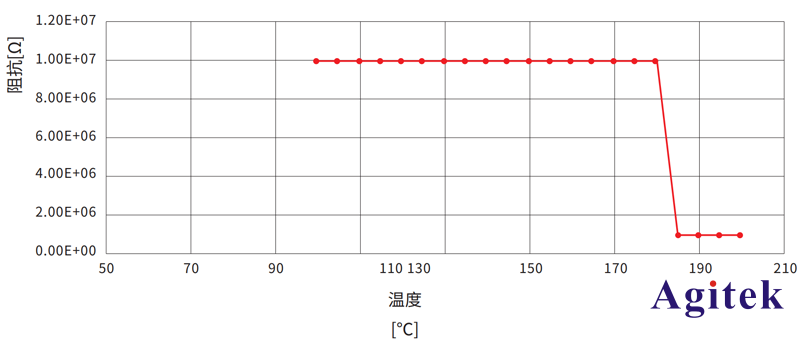

　　實測數據

　　以縱軸表示阻抗，橫軸表示溫度為例。

      以上就是使用LCR表完成鋰電池隔膜的關閉特性測試，想了解更多詳情信息，歡迎登陸安泰測試進行咨詢。
