直流電源技巧之使用列表模式動態

　　列表模式使電源可以像模數轉換器(DAC)或低頻波形發生器一樣工作。典型應用包括生成脈沖序列、斜波和階梯波形。擁有列表模式的電源有很多，其最大步進從 100 到 512 步不等。是德科技的電源產品擁有多種觸發選擇，可讓多通道電源或外部儀器利用列表模式保持同步。在列表模式中，通常每一步都會包括電壓電平、電流限制和輸出觸發。以下是一些其他選擇：

　　? 使用外部觸發或通過按鍵來啟動列表

　　? 根據時間或觸發來推進每個點

　　? 輸出一次列表，或者重復它

　　? 為多路輸出電源的每路輸出使用一個獨特的列表

　　? 保持在最后一次的電壓進行輸出，或在列表結束時返回到初始電壓

　　例如，由于人眼能夠感應到光線的非線性變化，因此我們可以使用列表模式讓燈光以非線性的方式變暗。沿著圖 6 中的曲線改變燈泡電壓，燈光會更加流暢地逐漸變暗。生成輸出電壓的列表時，使用的就是這條曲線上的各個點。如圖2所示，我們可以利用 Keysight E36312A 臺式直流電源的前面板來輸入列表。在這個示例中，您希望將電源用作電壓源，而且電流要高于燈泡所需的更大值。BOST(步進開始處觸發)和 EOST(步進結束處觸發)可以用來在一個步進的開始和結束處生成外部觸發。

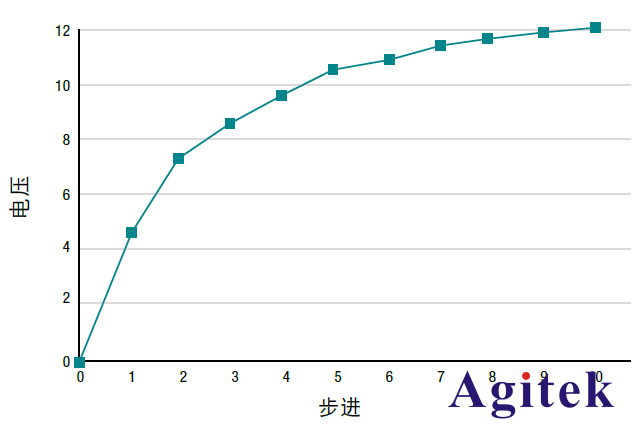

　　圖 1：沿著一條曲線改變燈泡電壓可以制造出流暢的燈光秀

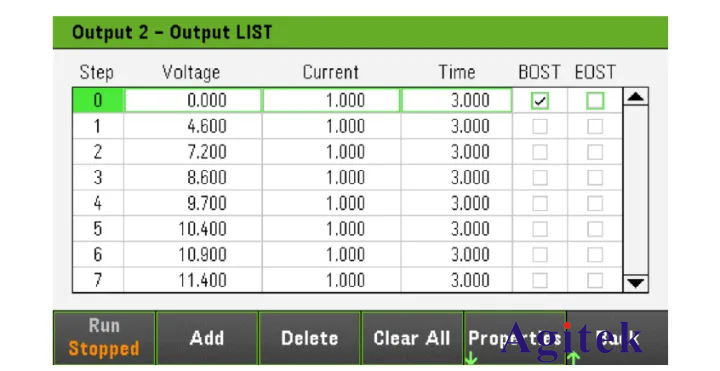

　　圖 2：輸入到E36312A 三路輸出電源的步進列表

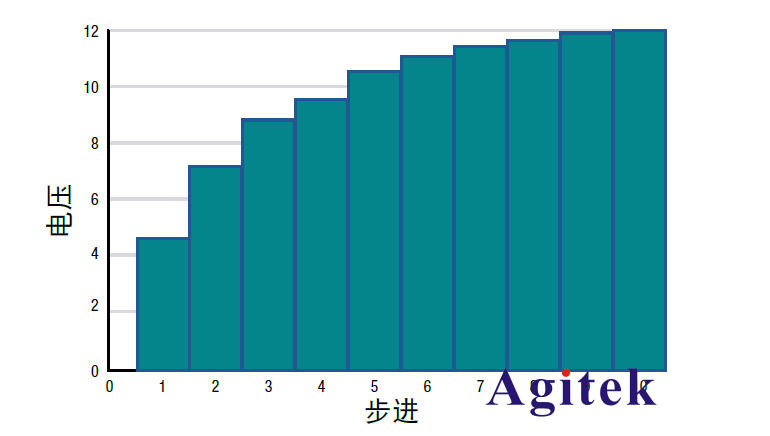

　　圖 3：基于列表的直流電源輸出
