使用普源DHO系列示波器測電源紋波的方法

　　DHO1000 系列數字示波器是針對最廣泛的主流數字示波器市場的設計、調試、測試的需求而設計的數字示波器。搭載 RIGOL 全新自研半人馬座芯片組，實現了 1,500,000 次/秒波形捕獲率(Ultra AcquireMode)、100 Mpts 存儲深度、12 bit 分辨率、優秀的本底噪聲性能和垂直測量精度，能滿足更高精度的測量需求，為用戶帶來超凡的測試測量體驗。普源示波器DHO系列可以用來測量電源紋波。以下是一般的操作步驟：

　　·將示波器的輸入通道連接到待測電源的正負極。

　　·在示波器的菜單中選擇AC耦合模式，以便只測量交流信號，而過濾掉直流分量。

　　·在示波器的菜單中選擇合適的帶寬限制，以過濾掉高于信號頻率兩倍的噪聲和雜波。

　　·調整示波器的觸發模式和電平，使得示波器可以穩定地顯示待測電源的輸出波形。

　　·在示波器上觀察電源輸出的波形，測量紋波電壓的峰峰值或有效值。

　　·可以通過改變負載或調整電源濾波電容等方式來減小紋波幅度。

　　需要注意的是，在使用示波器測量電源紋波時，要避免觸碰電路中的高壓部分，以免引起觸電等危險。同時，也要注意示波器的輸入阻抗，以確保其不會對待測電路產生過大的負載影響。

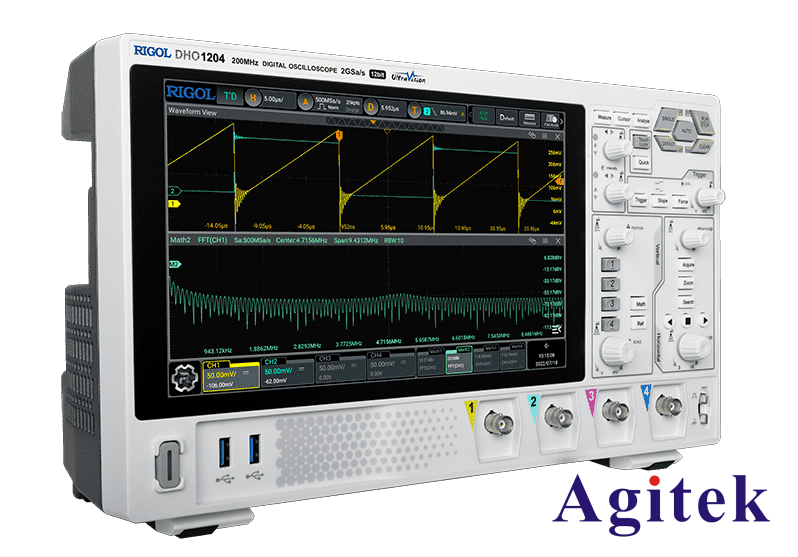

普源DHO1000 系列數字示波器

　　另外，還有一些值得注意的問題：

　　·示波器的時間基準需要調整到合適的時間范圍，以便觀察電源紋波的周期和波形。

　　·如果待測電源的輸出是直流電壓，需要通過加入一個交流耦合器，使得示波器只測量交流分量。

　　·為了減小電源紋波對其他電路的影響，一般需要在電源輸出端加入濾波電容和電感等元件，以減小紋波幅度。

　　·在測量紋波時，需要注意示波器的精度和靈敏度，以確保測量結果的準確性。

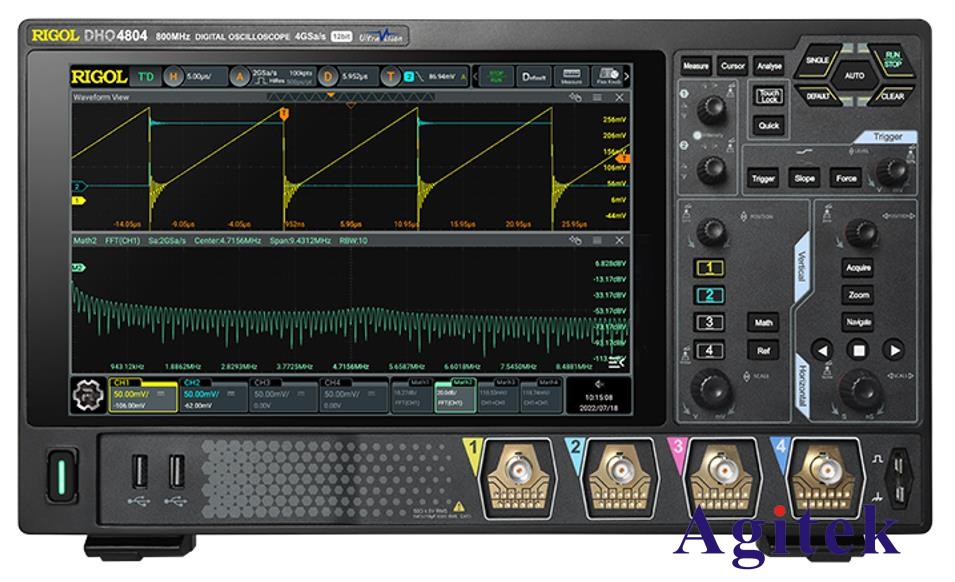

普源DHO4000系列數字示波器

　　綜上所述，使用普源DHO系列示波器測量電源紋波需要注意一些操作步驟和技巧，同時也需要注意安全問題，以確保測量結果的準確性和安全性。如果你還有其他疑問，歡迎登錄安泰測試進行咨詢。
