同惠直流電子負載在主流投影儀電源適配器模塊的測試應用

       根據投影儀市場調研報告，2020-2022年中**用投影機出貨量1000萬臺，同比增長8.5%。IDC預計，至2025年中國投影機市場五年復合增長率仍將超過15%。國產品牌極米、堅果、小米集團、當貝和海信位列前五，打破了外資品牌對中國投影機市場十幾載的壟斷，在智能投影領域開創了多項新技術。

　　近日，同惠電子為國內某頭部投影機品牌定制了一套自動電源測試系統TH300，這套電源測試系統實現了4路同步測試，可測試低壓空載起動、低壓滿載波紋等12類參數(幾十類子項目)，并生成定制數據分析報告。該套系統內的電源、負載等儀器均由同惠自主研發生產，秉承同惠20多年的技術積累和工匠精神，以品質為保證，為用戶提供精確的測試體驗。

　　測試應用案例：

　　測試產品

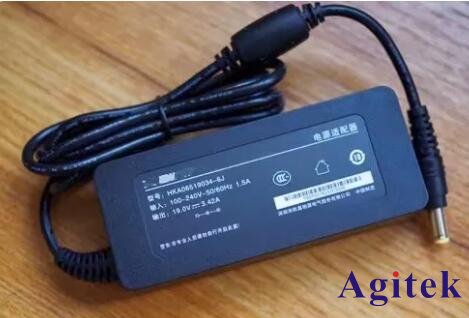

　　投影機電源適配器

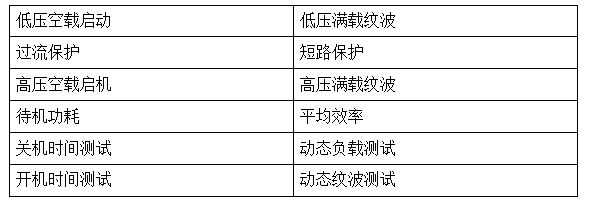

　　測試項目

　　解決方案

　　該套系統采用了同惠自主研發的高精度電子負載TH8204T、多通道數字功率計TH3421T、程控式線性交流電源TH7120T。以TH300為主控制單元，實現4通道同步測試。系統搭載了同惠開發的測試軟件，可根據客戶需求定制儀器調試、測試、數據文件編輯等功能。

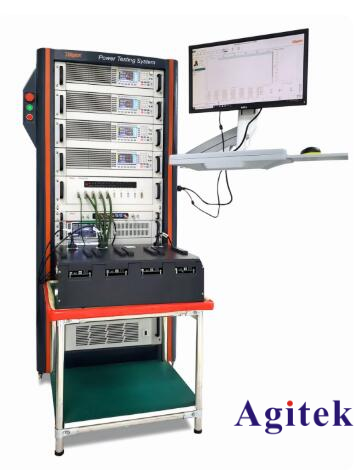

　　以下為系統拆解：

　　A ：數據采集器

　　B ：高精度電子負載(TH8204T*4)

　　功率：1050W

　　電壓 ：0~150V

　　電流 ：0~100A

　　加載模式：CC/CV/CP/CR/DYN

　　C ：多通道數字功率計(TH3421T*1)

　　電流量程：10mA/30mA/100mA/400mA(輸入阻抗：200mΩ)

　　1.5A/5A/20A(輸入阻抗：4mΩ)

　　分辨率：10uA

　　功率：0.5mW-1.2KW

　　功率因素：-1.000-1.000

　　分辨率：0.001mW

　　D ：示波器

　　E ：工業電腦

　　F ：控制單元(TH300)

　　G：程控式線性交流電源(TH7120T)

　　功率：3000W

　　電壓范圍：0~300V

　　電流(RMS)：0~27.6A

　　頻率：40-500Hz

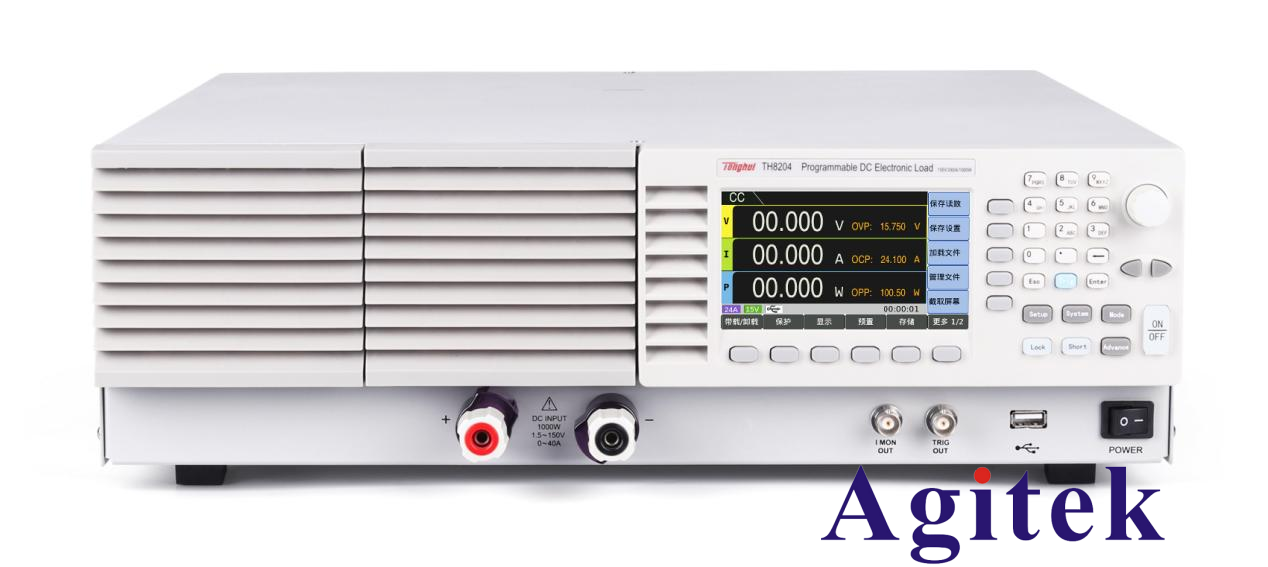

　　同惠TH8204可編程直流電子負載

　　系統優勢

　　1. 效率高

　　4通道高速直流電子負載，可聯機進行同步并行測試

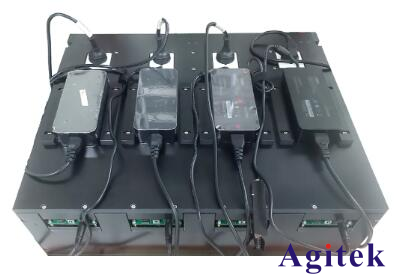

　　可進行單治具 4只產品同時測試或進行AB治具分組測試。即先進行A治具測試，再進行B治具測試，用以節省人工取放時間

　　2. 靈活方便

　　系統預留I/O接口，無需額外添加硬件，便可與自動化產線或測試治具直接對接

　　3. 使用成本低

　　軟件開放測試項目編輯功能，用戶可進行任意數量不同產品測試數據庫的創建，刪除，添加，修改，存儲等操作

　　使用流程簡潔，操作界面人性化，技術人員幾乎不需要培訓或少量培訓即可完成產品測試參數的設置

　　4. 實時數據功能

　　測試數據實時存儲及產能數據實時顯示功能，如：每小時產出，各通道每小時和整體PASS/FAIL 率

　　方便進行產品品質實時監控和產能實時跟蹤

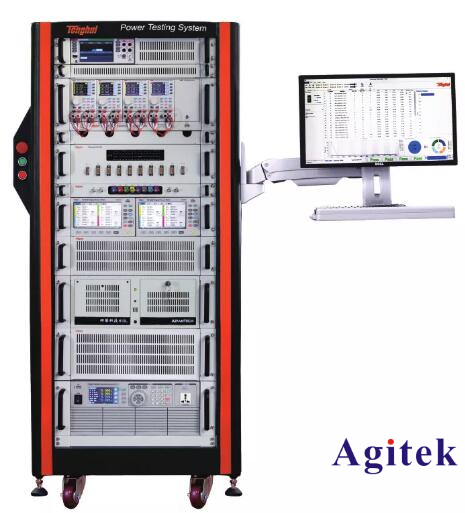

　　TH300自動電源測試系統

　　性能特點

　　圖形化界面(Windows 2000/XP/7/10以上的作業環境)

　　可擴充性硬件架構，可根據客戶需求增減各種測試設備(含GPIB、USB、RS-232、LAN等接口的設備)

　　提供8個通道，可至多同時測試8個產品，或根據需求擴充至更多通道

　　測試項目編輯功能

　　測試程序管理和編輯功能

　　統計報表輸出和編輯功能

　　線上儀控功能

　　多層次管理權限設定功能和完善的信息管理功能

　　提供系統日志，方便故障定位和操作人員相關信息查詢

　　各通道支持獨立條形碼或二維碼讀取功能

　　可外接配套工裝治具實現離線或自動化產線測試

　　可編程直流電子負載應用行業

　　工業電源

　　PC電源

　　驅動電源

　　適配器

　　手機充電器

　　汽車充電樁

　　電動車充電器

　　AC-DC模塊

　　DC-DC模塊
