矢量網絡分析儀外置耦合器擴展測試S參數具體測試案例（下）

　　(5)打開接收機修正。

　　校準結束，當前程序中默認接收機修正為關閉狀態，測試時應手動打開，依次點擊【功率】→【更多】→【功率校準】→【接收機修正】，打開接收機修正開關。

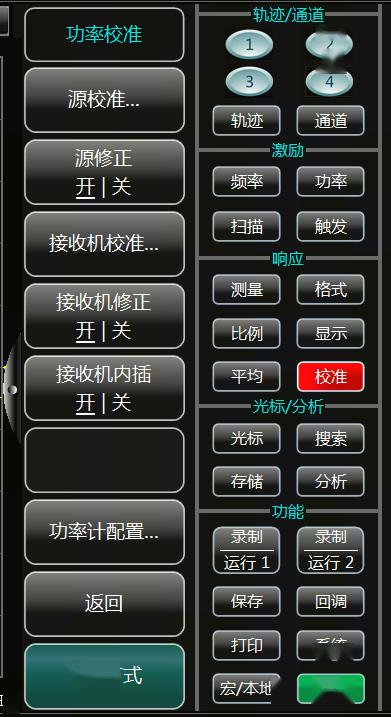

　　圖10 接收機修正打開界面

　　(6)校準完成。

　　2.3 測試系統性能分析

　　(1)校準結果分析。

　　端口1和端口2通過大功率衰減器連接，等效于測試直通。此時S11為大功率衰減器的反射系數。同時由于補償了衰減器的衰減系數，S21全頻段數據接近于0。

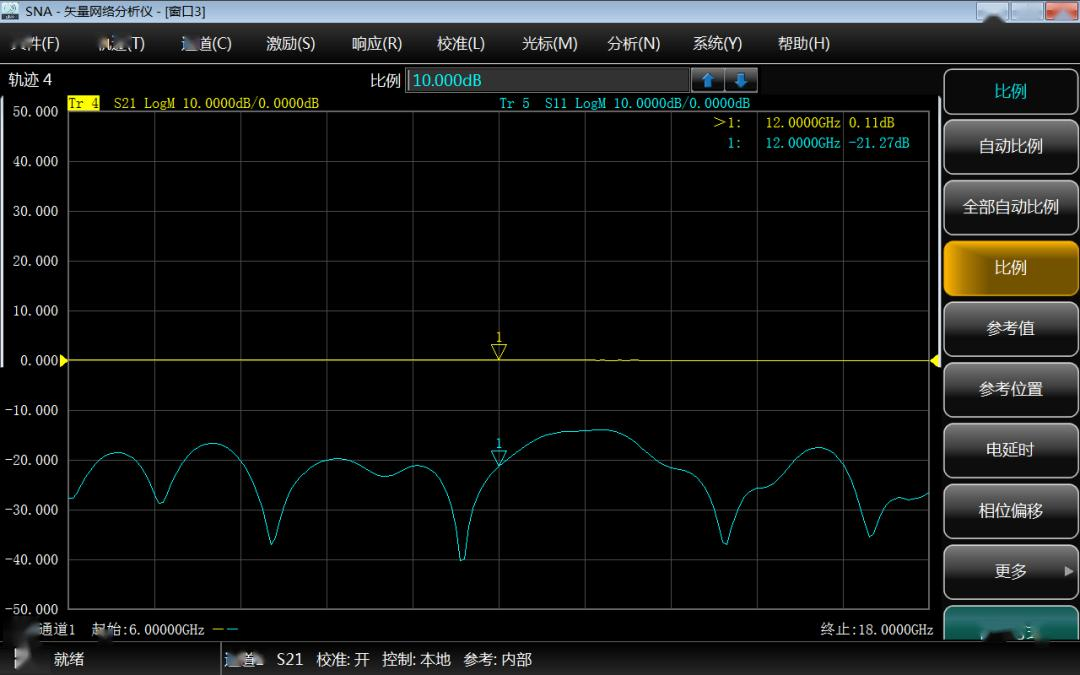

　　圖11 S參數測量結果

　　(2)輸出功率線性度分析。

　　設置輸出功率為20dBm，觀察接收機B測量曲線，測試結果如圖11所示，圖中12GHz頻點接收機B接收功率變為20.04dB，差值為0.04。

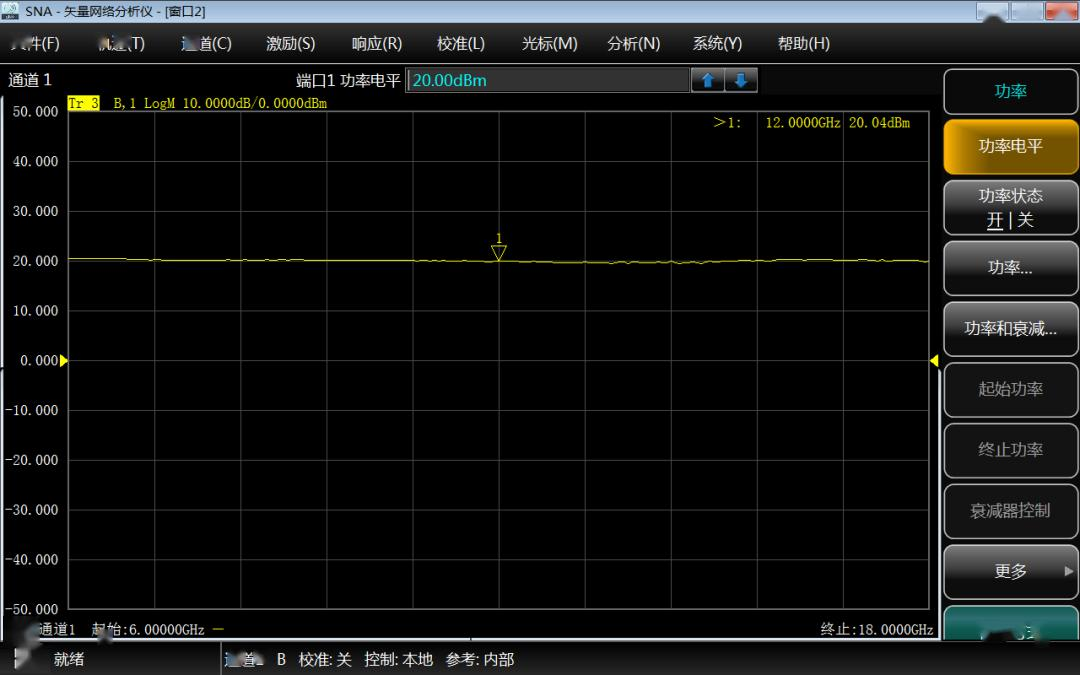

　　圖12 輸出功率線性度測量結果

　　(3)輸出功率穩定度分析。

　　將R1歸一化，等待一個小時，測試結果如圖12所示，圖中歸一化后的峰峰值為0.13。

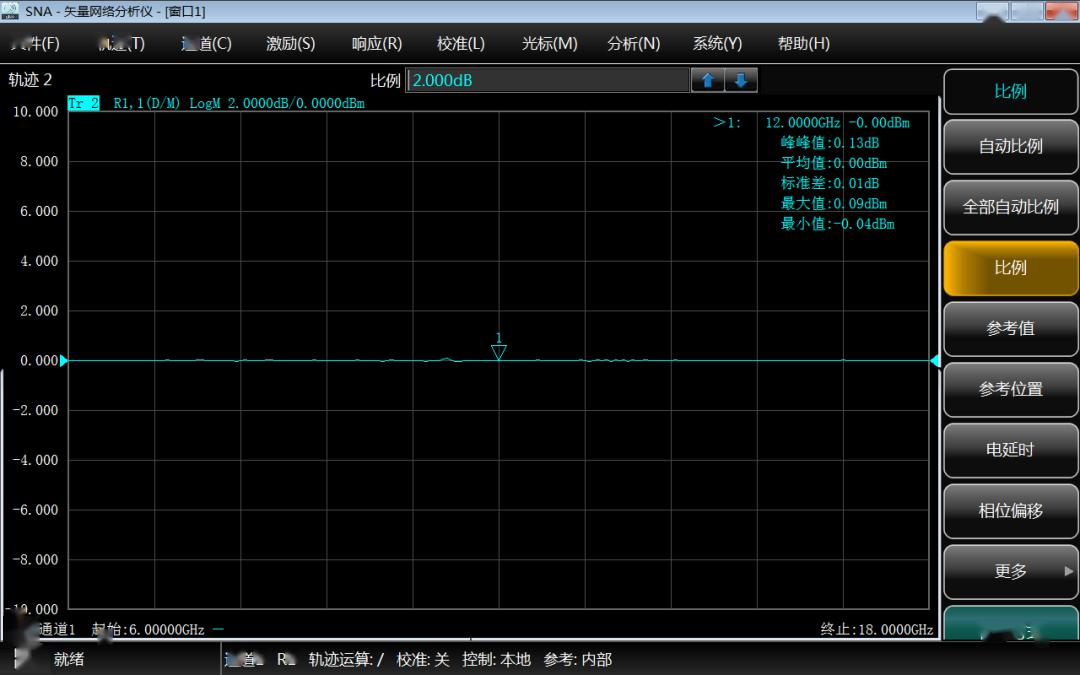

　　圖13 輸出功率穩定度測量結果

　　3、測量關鍵點

　　(1)校準方法選擇。

　　大功率信號輸入到被測件后，由于被測件輸出端口功率較大，網絡儀接收端口接收時會產生壓縮，嚴重影響測量結果準確性，所以必然需要在接收機端口前加入一固定衰減器。加入衰減器后，如果采用常規的SOLT校準方法，二端口接收到的反射數據非常小，修正后反而會使測量結果產生較大偏移。正確的做法是選用增強型響應校準算法，校準過程只進行被測件輸入端口的單端口和直通校準。

　　(2)接收機校準。

　　為了直觀顯示被測放大器輸出功率的大小，比如計算增益、計算功率效率，除了進行S參數校準、補償衰減器之外，還建議額外對端口2進行接收機校準。

　　(3)端口2輸入功率保護。

　　功率信號輸入到被測件后，由于被測件輸出端口功率較大，網絡儀接收端口接收時會產生壓縮，嚴重影響測量結果準確性，所以需要在接收機端口前加入一固定衰減器。

　　4、總結

　　利用3672系列矢量網絡分析儀靈活易用的前面板接口及增強型響應校準、功率偏移設置等功能，可以很方便的測量超過網絡儀最大端口輸出功率作為輸入的器件網絡特性。從實驗結果可以看到，3672系列矢量網絡分析儀在提高輸出功率后，接收機線性度和輸出功率穩定度均滿足測試要求。
