使用信號發生器進行高質量的TOI測量

　　在組合使用兩個信號源進行三階互調(TOI)測量時，務必正確端接信號源并將二者相互隔離。如未隔離，信號源將會相互交調，并在被測器件的輸入端產生交調產物(圖1)。這種情況會掩蓋器件的真實交調性能。

　　每個信號源都希望看到理想的 50Ω 終端。使用電阻式合路器時，務必使用三電阻式，而非雙電阻式。參見圖2。雙電阻式合路器/分離器用于電平校正應用，分離器的一端連接至功率計，用以提供精確的電平控制。對于TOI應用，雙電阻式合路器并不會在所有端口上都提供 50Ω 匹配。除了在所有三個端口提供合適的端接外，三電阻式分離器還會在兩個信號源之間提供 6 dB 的隔離度。

　　組合使用兩個信號源的最佳方式是使用定向分離器或定向耦合器，它們均可提供良好的端口匹配和額外的隔離度。

　　無論使用哪種類型的合路器，在合成信號之前，您都可通過在每個信號源的輸出端加入衰減器來改善信號源之間的隔離度。您可以增大信號源的功率，以便對額外的衰減做出補償。通過在每個信號源的輸出端增加一個 10 dB 的衰減器，可將隔離度增大 20 dB。另一種增大隔離度的方法是在每個信號源的后面加上放大器。放大器的反向隔離特性一般可以為兩個信號源提供充裕的隔離度。

　　對于某些信號源來說，關閉輸出端的自動電平控制(ALC)功能會減少互調產物，從而防止兩個信號源之間的功率電平控制發生沖突。但是對于寬頻偏移(一般為 100 kHz 或更高)來說，這并不是問題，因為在 AM 關閉時，大部分的 ALC 帶寬都相當小。

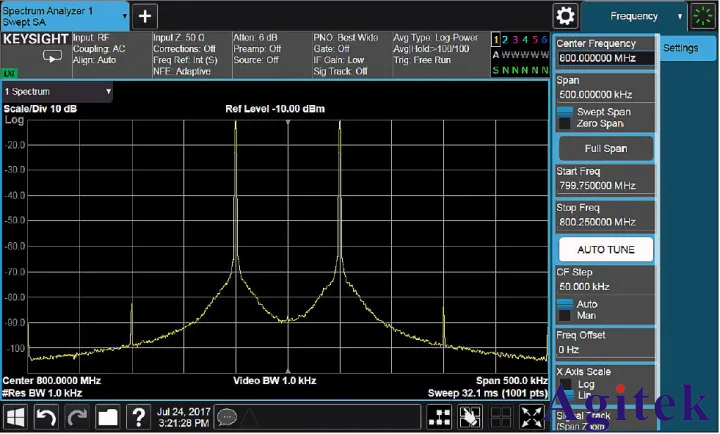

　　圖 1. 兩個互調的信號源之間造成互調產物的示例。

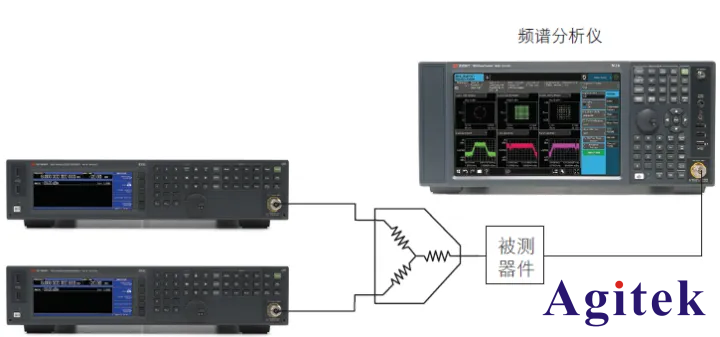

　　圖 2. 使用三電阻式合路器對信號源的輸出進行隔離。

　　使用矢量信號發生器時，只要各音頻信號之間的總頻率間隔不超過基帶信號發生器的帶寬，您就可以用一臺信號發生器生成多種音頻信號。這樣便無需在外部合成信號，因此測試設置會更加簡單。動態范圍會受到基帶信號發生器垂直分辨率有效位數的限制。矢量信號發生器一般還表現出較小的載波饋通，如圖3中心區域所示。使用軟件預失真技術，可以進一步減少互調產物，如圖4所示。

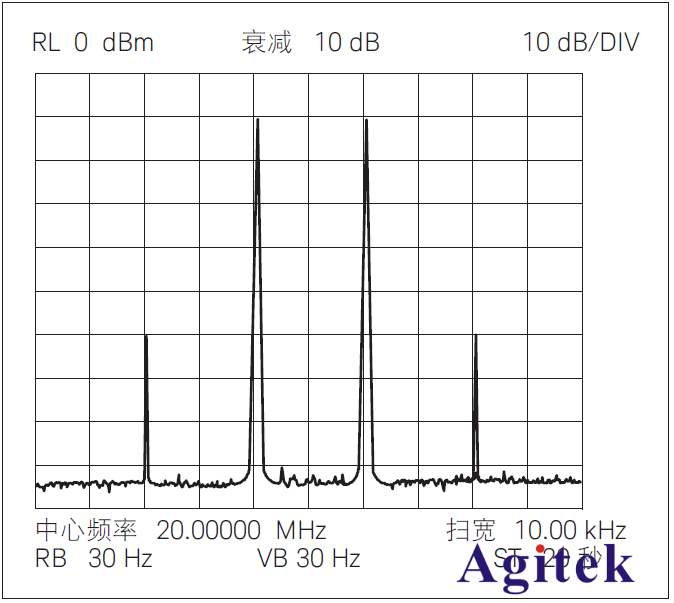

　　圖 3. 在矢量信號發生器上創建的雙音頻信號，兩個音頻信號與三階產物的間隔超過了 70 dBc。

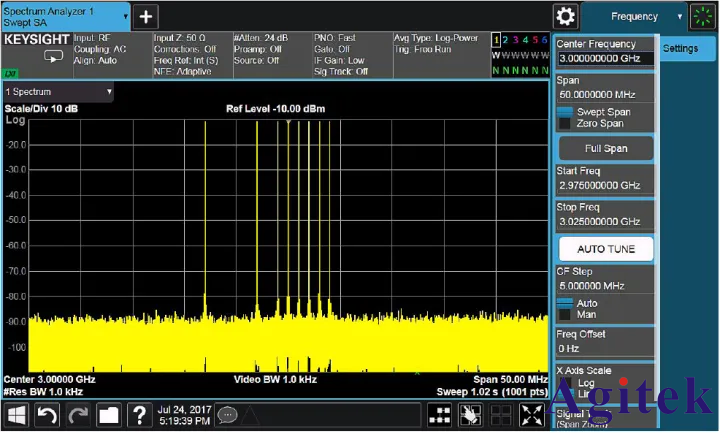

　　圖 4. 使用預失真技術校正間隔不相等的音頻。
