使用信號發生器針對LTE器件測試進行優化

　    LTE標準不同于cdma2000®、W-CDMA 或 HSPA 等前幾代的移動通信標準，它并未定義出特定的傳輸濾波器。因此，您可以使用各種濾波器來優化信道內性能以改善 EVM，或者優化帶外性能，以提供更好的 ACPR 和頻譜模板特征。不過您需要在這些特征之間做出權衡，因為在優化其中一種特征時，相應地會弱化另一種特征。

　　測試元器件時，首先最好是使用 EVM 或 ACLR 性能更佳的激勵信號，這樣可以清晰地確定被測器件造成的性能下降。Keysight Signal Studio 軟件提供了不同的濾波選項，允許用戶修改信號的 EVM 和 ACPR 特征。該軟件默認啟動是德科技定義的基帶信號 濾波器，以便使 ACPR 和 EVM 性能達到良好平衡。如果想要優化信號的 EVM 性能，您可以采用其他濾波方式，比如輸入一個非零的符號滾降長度值(單位為 Ts，1 Ts = 32.55 ns)。這將為時域中的 OFDM 設定一個恰當的加窗長度，以消除 OFDM 符號間的不連續點。增大該參數值可以改善 EVM 性能，但同時也可能會降低 ACPR 性能。

　　圖1、2和3中的示例顯示了使用不同濾波方式得到的測量結果。所有示例均使用了 5 MHz E-TM 1.1 信號，該信號將所有可用的資源塊(RB)都分配給了使用 QPSK 調制的 PDSCH。圖1顯示了使用默認基帶信號濾波器的結果。復合 EVM 大約為 0.53%，ACPR 為 -73.2 dB。圖2顯示了關閉基帶信號濾波器并將符號滾降長度設置為 20 Ts 時的結果。這種組合實現了更好的 EVM，但相鄰信道內的頻譜增生卻非常嚴重。 EVM 大約是 0.37%，而 ACPR 為 -43.1 dB。

　　這兩種濾波方式可以結合使用，以便提供更好的 EVM 性能，同時保持良好的 ACLR 性能。圖3顯示了啟動基帶信號濾波器并將符號滾降長度設置為 20 Ts 時的結果。EVM 是 0.46%，ACPR 為 -73.1 dB。圖3中的測量結果表明，Keysight MXG 信號發生器具有非常出色的 ACLR 性能。基于不同的信號參數，MXG 的 ACLR 性能通常要比其他(EVM 性能水平相當的)信號發生器高出 3-5 dB，因此在測試高性能器件時，MXG 具有顯著優勢。

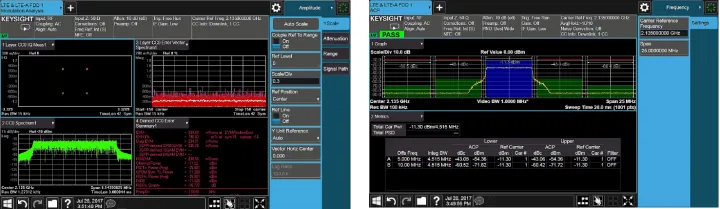

　　圖 7a. 5 MHz E-TM 1.1 信號，默認基帶信號濾波器啟動(ACLR 最佳)。

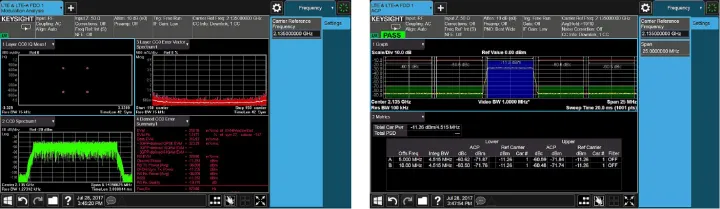

　　圖 7b. 5 MHz E-TM 1.1 信號，基帶信號濾波器關閉，符號滾降長度 = 20 Ts(EVM 最佳)。

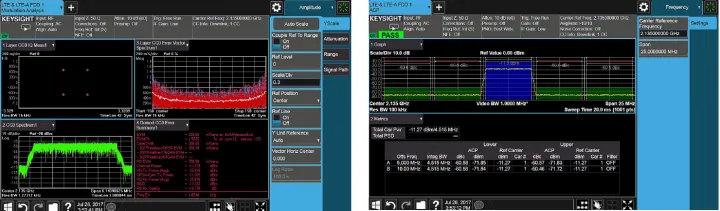

　　圖 7c. 5 MHz E-TM 1.1 信號，基帶信號濾波器啟動，符號滾降長度 = 20 Ts。
