普源示波器六大采集模式介紹

　　示波器信號采集方式是用于控制如何從采樣點中產生出波形電，普源示波器常用的波形捕獲模式有普通模式和峰值檢測模式。其實，示波器信號采集模式有很多，今天只對6種采樣模式進行一一介紹，讓大家針對每一種模式都能夠有清晰的了解，并知道在什么情況下采用哪種信號采集模式會更好。

　　普源示波器六大采集模式

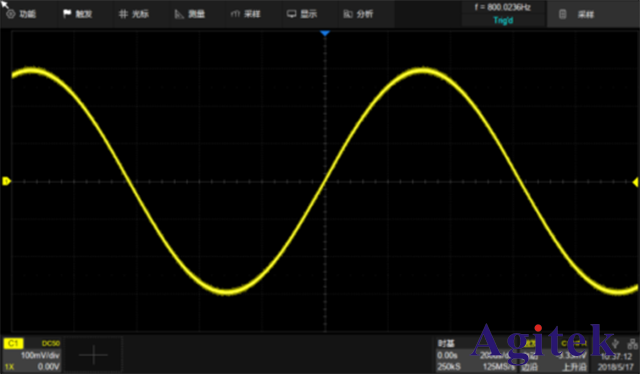

　　1、普通模式--最簡單的波形捕獲模式。該模式下，示波器以相等的時間間隔對信號進行采樣。每一個波形間隔，示波器存儲一個采樣點的值，并作為波形的一個點，以此來重構波形。此模式對大多數波形可產生最佳的顯示效果。

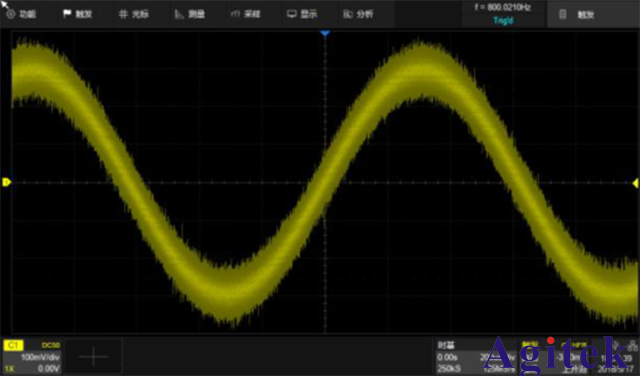

　　2、峰值檢測--該模式下，示波器采集采樣間隔內的最小值和最大值，并把這些值作為兩個相關的波形點，以此來重構波形。該模式能捕獲發生在波形采樣點之間快速變化的信號，非常有效地觀察到偶爾發生的窄脈沖或毛刺，但顯示的噪聲比較大。峰值檢測模式下，示波器將顯示脈寬大于400ps的所有脈沖。

　　在200MSa/s采樣率下，分別用普通模式和峰值檢測模式對脈寬3.4ns、周期200Hz的窄脈沖序列進行采集。由于采樣間隔(10ms)遠遠大于脈沖寬度(3.4ns)，普通模式捕捉到的窄脈沖非常的不穩定，但峰值檢測模式可以保證每個脈沖都捕捉到。

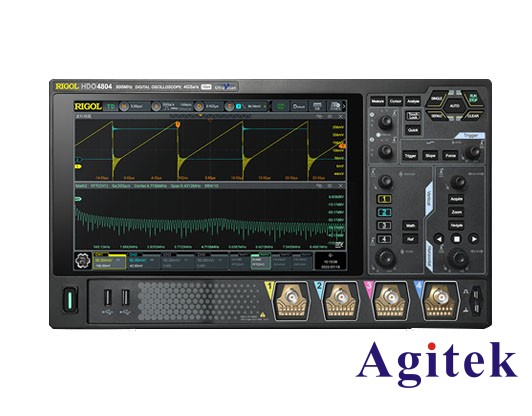

普源DHO4000系列數字示波器

　　3、平均值模式--該模式下，示波器對多次采樣的波形進行平均，以減少輸入信號上的隨機噪聲并提高示波器的有效分辨率。平均次數越高，隨機噪聲越小。

　　增強分辨率(Eres)--該模式下，示波器對采樣點進行數字濾波，可減少輸入信號上的寬帶隨機噪聲，提高信噪比，從而提高示波器的有效分辨率(ENOB)。

　   4、Eres模式(3bit)

　　Eres采集方式不要求信號具有周期性，也不需要穩定觸發，但由于其實現的原理是基于數字濾波，所以開啟時會降低示波器的系統帶寬，增強的位數越高，帶寬越低。

　　5、分段采樣(Sequence)模式

　　Sequence模式是一種快速采集模式，它將示波器的存儲深度分成若干等份，每個等份里只存儲觸發到的單次波形。在存儲的段數沒有達到設置的段數之前，示波器只進行采集和存儲，而不進行顯示和數據處理。這種模式可以最小化觸發事件之間的死區時間，因而極大地提高刷新率。

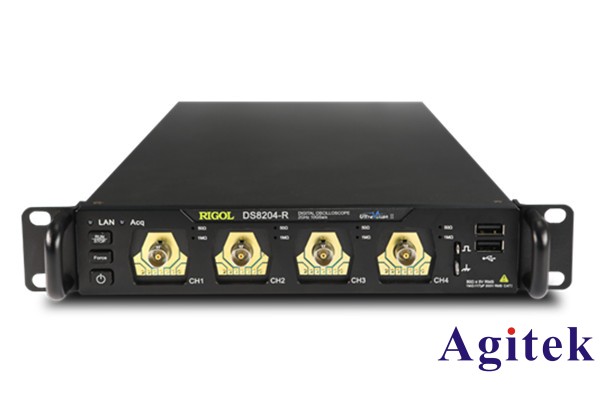

普源DS8000-R普源數字示波器

　　Sequence模式下除了可以最小化觸發事件之間的死區時間，另一個好處是可以捕獲單個獨立的長周期的罕見事件。示波器能夠捕獲很長時間內符合觸發條件的多個事件，忽略相鄰兩個事件中間的不感興趣的周期，從而最大化利用波形存儲空間。你可以對選定的段，使用采集時基的全精度來做與時間有關的各種測量。

　　6、歷史(History)模式

　　當您開始使用示波器時，示波器將自動采集并存儲數據，可采集的幀數隨當前時基下的采樣點數不同而不同，最大支持到100,000。打開歷史模式可以觀察之前存儲的波形，并對其進行測量分析和數學運算。您可以通過波形導航以不同的速度來捕捉個別細節或隨時間變化的波形。

　　每個記錄都有時間標簽，您可以選擇采集的絕對時間和相鄰兩幀之間的采集間隔作為標簽。

       以上就是普源示波器六大采集模式介紹，欲了解更多信息，歡迎訪問安泰測試進行咨詢。
