現代實時頻譜分析儀介紹

　　什么是實時頻譜分析儀?今天Agitek給大家科普一下，所謂實時頻譜分析儀(實時頻譜儀)就是指能實時顯示信號在某一時刻的頻率成分及相應幅度的分析儀，它能夠幫助電子工程師完成頻譜觀測、功率測量以及復雜信號解調分析等工作。步驟閱讀實時頻譜分析儀分類：并聯濾波器型實時頻譜儀(實時頻譜分析儀)并聯濾波器頻譜分析儀是一種真正的實時頻譜分析儀，其工作原理如下圖：被測信號經過帶寬放大后，由多路分配器分送至多個帶通濾波器，每個濾波器從被測信號選出需要的頻譜分量，經檢波器檢波后，送到各顯示器并保持顯示。在設計和制作這種實時頻譜分析儀時，每個濾波器的中心頻率調諧在頻譜內的不同頻率上，這就要求濾波器的帶通很窄，濾波器的特性曲線接近矩形，且各濾波器的帶通頻率范圍要適當重疊。

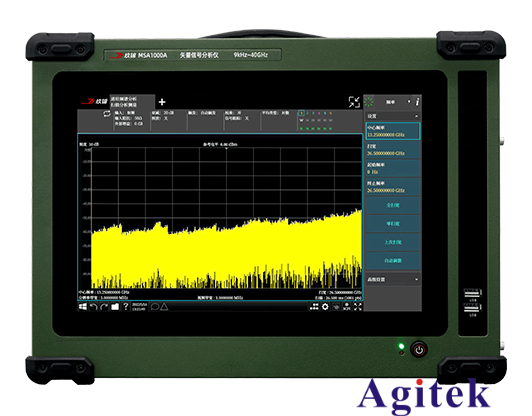

MSA1000A矢量信號分析儀

　　現代頻譜分析儀的動態范圍可達80分貝。頻譜分析儀顯示的幅度與輸入信號幅度之間的關系。通常有線性顯示、平方律顯示和對數顯示種方式。顯示器上出現不應有的譜線。這對超外差系統是不可避免的，應設法抑止到最小，現代頻譜分析儀可做到小于-90分貝毫瓦。頻譜分析儀架構猶如時域用途的示波器，面板上布建許多功能控制按鍵，作為系統功能之調整與控制，實時頻譜分析儀(Real-Time Spectrum Analyzer)與掃瞄調諧頻譜分析儀(Sweep-Tuned Spectrum Analyzer)。

　　頻譜分析儀進行正常工作的頻率區間。現代頻譜儀的頻率范圍能從低于1Hz至300GHz。頻譜分析儀在顯示器上能夠區分最鄰近的兩條譜線之間頻率間隔的能力，是頻譜分析儀最重要的技術指標。分辨力與濾波器型式、波形因數、帶寬、本振穩定度、剩余調頻和邊帶噪聲等因素有關，掃頻式頻譜分析儀的分辨力還與掃描速度有關。

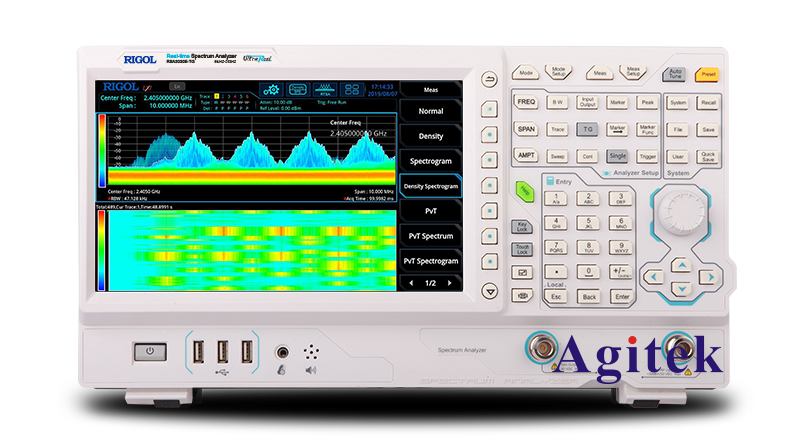

RSA3000E系列實時頻譜分析儀

　　以達到很寬的頻率，例如30Hz-30GHz，與外部混頻器配合，可擴展到100GHz以上，頻譜分析儀是頻率覆蓋最寬的測量儀器之一。無論測量連續信號或調制信號，頻譜分析儀都是很理想的測量工具。但是，傳統的頻譜分析儀也有明顯的缺點，它只能測量頻率的幅度，缺少相位信息，因此屬于標量儀器而不是矢量儀器。FFT)的現代頻譜分析儀，通過傅里葉運算將被測信號分解成分立的頻率分量，達到與傳統頻譜分析儀同樣的結果。

        以上就是現代實時頻譜分析儀介紹，欲了解更多信息，歡迎訪問安泰測試進行咨詢了解。
