LCR測試儀安全操作指南

　　LCR測試儀是一種用于模擬元件正常工作條件下的電感、電容和阻抗的儀器。它可以實現從毫歐到兆歐的低頻到GHz的元件阻抗分析。測量參數包括Z、Y、θ、Rs(ESR)、Rp、Rdc(DC電阻)、X、G、B、Cs、Cp、Ls、Lp、D(tanδ)、Q，此外，還包括測量速度和測試中施加電壓或電流偏置的功能，廣泛應用于半導體元件測試、介質材料測試、半導體元件測試等。

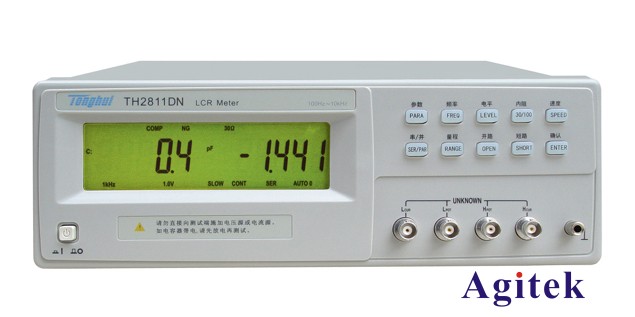

TH2811DN型LCR數字電橋

　　今天，安泰將與您分享LCR測試儀的安全操作指南。希望大家在使用LCR測試儀時能注意到:

　　一、確保正確接地

　　1、必須使用儀器附著的三相交流電源線。

　　2、正確的接地可以防止靜電對儀器和操作人員造成危害。

　　3、請勿使用無保護接地導體引出線、電源線或自耦變壓器，這些導致接地保護失效。

　　4、在使用之前，請務必檢查交流電源的質量和極性。

　　儀器通常使用100V電壓、120V、220V(誤差±10%)或240V(誤差+5%/-10%)Ω，零線與地線之間的電壓1V，必要時可配置不間斷電源。

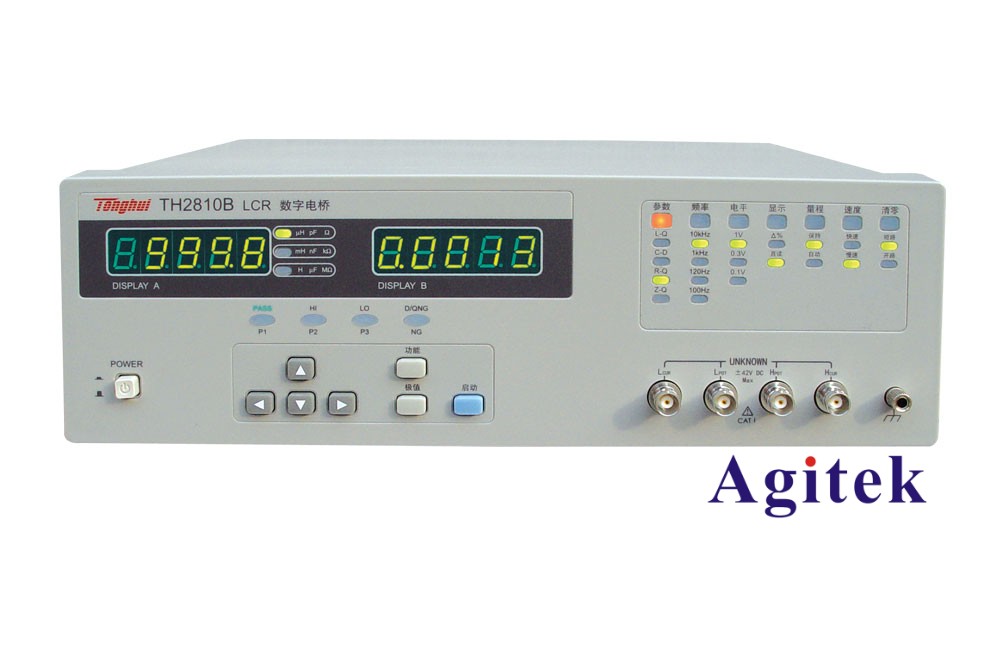

TH2810B型LCR數字電橋

　　二、使用LCR測試儀注意事項

　　1、為了保證操作人員的人身安全，在將電源連接到儀器之前，應檢查電源線、零線和保護線是否與使用場合的地面連接，以防止機殼帶電。

　　為了保證儀器的安全，在將電源連接到儀器資金時，應檢查儀器的電源是AC220V還是AC110V。由于大多數儀器的電源接口都可以作為AC220V(AC240V)、AC110V(AC110V)的選擇。如果不注意插錯了電源，保險會燒壞，儀器會燒壞。如果單個保險燒壞，更換保險的標稱電源值不得超過儀器上指示的電流值，否則接錯電源后保險不起作用會燒壞儀器。

　　2、預熱

　　接通電源后，顯示屏應顯示。具有自檢功能的儀器應在自檢通過后預熱10分鐘，或按規定時間預熱后開始使用。

　　3、接線

　　普通LCR表的測量段接口有五個端子。

　　分別是：HD(高端電流)、HS(電壓高端)、LS(低電壓端)、LD(低電流端)、GND(接地端)，每個測試端都有一個屏蔽層與外殼相連，用于測量的電纜長度應盡可能短，有屏蔽的電纜更理想。

　　4、遵守防靜電規定

　　靜電放電(ESD)可能損壞或損壞電子元件。必須盡可能在防靜電工作區域進行測試。將產生靜電的材料與所有部件分開至少一米。

　　5、檢測溫度和濕度

　　請務必在干凈干燥的環境中保存儀器。典型的最佳工作溫度為23°C至-5°C，環境溫度最好不要超過35°C。

　　6、經常檢查并及時清洗散熱孔和散熱風扇。

　　7、保持工作環境整潔。

　　由于靜電，灰塵可能會對儀器造成損壞，灰塵堆積在風扇上，有時會導致儀器無法啟動。

　　以上是安泰測試分享的LCR測試儀安全操作指南。建議您在使用儀器時嚴格按照說明書進行操作。正確的操作儀器不僅可以延長儀器的使用壽命，還可以讓您高效工作。如果您在使用LCR測試儀時有任何問題，請咨詢安泰測試。
