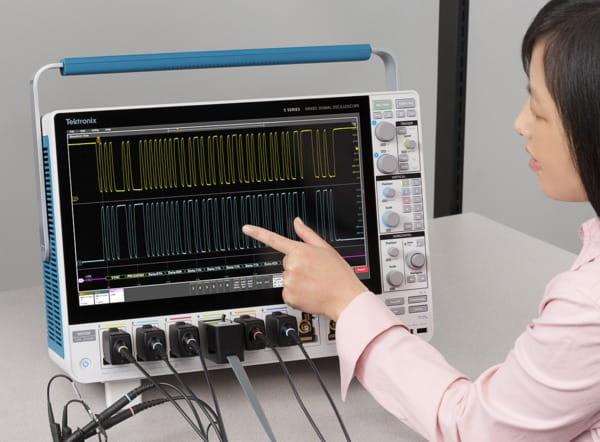

MSO5B系列混合信號示波器如何測量紋波波長？

原理：

MSO5B系列混合信號示波器是一種高級的測試儀器，可以同時測量模擬和數字信號。 它可以在同一時間段內捕獲和采集各種信號，并將它們合并到單個顯示屏上，以便進行分析和診斷。MSO5B系列混合信號示波器的原理是將高速模擬信號和高速數字信號進行捕獲和分析，并在圖像上顯示出來。

混合信號示波器通常具有兩個或多個輸入端口，用于同時測量模擬信號和數字信號。模擬信號可以是幾十MHz到幾GHz的高速信號，而數字信號可以是從幾十MHz到數百MHz或更高速的高速數字信號。混合信號示波器可以在高速時鐘條件下捕獲高速數字信號，并確保分析和調試過程中無信號進失真。此外，它可以同時捕獲和顯示多個信號，并與模擬信號同時顯示，并提供高分辨率和高帶寬支持以進行準確的信號分析。

混合信號示波器還具有許多其他高級功能，例如高級觸發和高速捕獲。高級觸發功能可以識別信號中的特定模式或狀態，并觸發示波器測量或記錄這些信號的行為。高速捕獲功能可以立即捕獲信號并將其存儲在緩存區中，以便進行后續分析和調試。

混合信號示波器通常是基于數字處理器（DSP）的儀器，這些數字處理器具有高性能的信號處理和計算功能。它們可以通過數字信號處理算法對捕獲的信號進行處理和分析，并根據需要對信號進行轉換或濾波處理。此外，示波器還可以通過其內置的用戶界面來顯示、管理和存儲信號，以便后續分析和調試。

紋波是指電源信號或獨立信號源的電壓或電流在穩定狀態下發生的周期性變化。在電路設計和運行中，紋波是一個常見的問題。MSO5B系列混合信號示波器可以用來測量紋波的波長，通常可以通過以下步驟完成測量：

1. 確定測試信號源：首先需要確定測試信號源，這可以是來自電源的信號或獨立的信號源。在測試過程中，需要確保信號源的穩定性和準確性。

2. 連接示波器：將示波器連接到電路中，可以使用示波器的電纜與電路進行連接。示波器應該設置為AC耦合模式，以便忽略任何直流信號，并僅測量交流信號。另外，輸入電阻的選擇應該盡可能大一些，以避免在測量時影響電路的工作。

3. 設置示波器參數：設置示波器參數，包括處理信號的帶寬、采樣率和顯示范圍等。這些參數應該根據測試信號的特性進行調整，以便獲得可靠和精準的測量結果。

4. 觀察紋波：打開電路并觀察示波器屏幕上的信號。當信號具有周期性變化時，可能發現存在紋波。應該觀察信號的周期和振幅變化，以便更好地測量紋波的波長。

5. 測量紋波波長：使用示波器的測量工具來測量紋波的波長。通?？梢赃x擇示波器測量工具中的“頻率”、“周期”或“時間間隔”來測量紋波的周期，然后計算出紋波的波長。例如，如果示波器測量出紋波的周期為10ms，則紋波的波長可以計算為20ms。

6. 分析結果：最后，根據測量結果來分析電路中可能存在的問題，并采取必要的措施來解決這些問題。例如，可能需要更換或調整

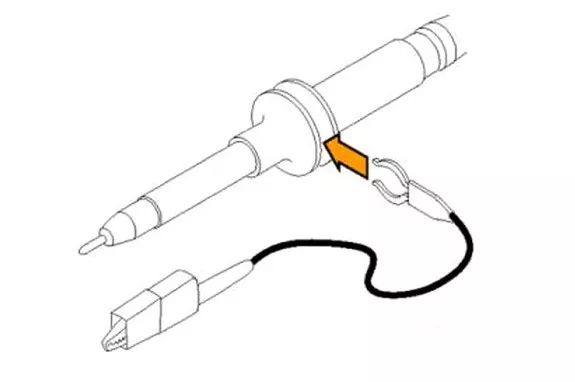

傳統的使用習慣上,示波器的接地方式就是那根長長的接地夾線.如圖3所示,這種接地方式,確實是一種簡單方便的接地方式,但是卻并不是一種嚴謹的、準確的接地方式.

由于地夾線比較長,其會形成一個寄生電感Lgnd,隨著夾線的增長,這個電感也會增大,而這個回路電感會和示波器探頭的輸入電容Cin產生諧振.這就導致示波器的幅頻特性變得不平坦,導致測量不準確.其等效電路如圖所示：

但是這還不是接地夾線最致命的.開關電源,隨著開關管的開合,不僅僅產生了電源紋波,同時也產生了很多電磁干擾,通過空間進行輻射,而這部分輻射就會被接地夾線與探頭形成的線圈給接收到,再加上示波器是高阻輸入的,就導致這部分信號對測量的干擾非常可觀.電磁干擾雖然也可以說是電源的一項參數,但是這部分信號是無法通過示波器探頭來進行準確測量的,測量出來的值是毫無意義的。
