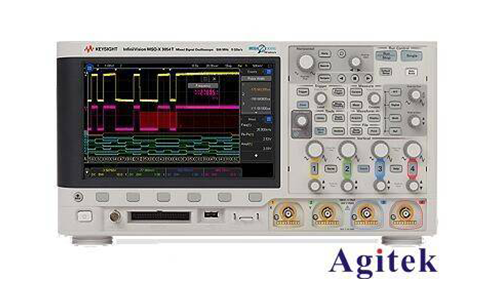

InfiniiVision 3000T X 系列是德示波器使用方法圖解

InfiniiVision 3000T X系列是德示波器的一種高級測試儀器，它采用了混合信號示波器的技術，可以同時測量模擬和數字信號，并提供高級功能和性能。下面將介紹InfiniiVision 3000T X系列的使用方法和原理。

使用方法

1. 連接測試樣品和儀器首先，需要將測試樣品連接到InfiniiVision 3000T X系列示波器的輸入端口。 輸入端口通常位于儀器的面板上，并帶有相應的標識符來指示測量通道。連接樣品時，需要仔細閱讀儀器的說明書并按照說明書的要求進行連接。

2. 配置測試參數將測試參數配置為所需的值，例如時間基準、觸發源、觸發級別，以及測量通道的增益和偏移量等。在配置測試參數時，需要了解測試樣品的特性和信號，并根據需要進行相應的調整。

3. 開始測試和調試當測試參數設置完成后，可以開始測試和調試。在測試過程中，可以使用儀器的自動觸發功能來捕獲信號，也可以通過手動觸發功能來手動捕獲信號。在捕獲信號后，可以使用內置的信號分析工具來分析和調試信號，例如頻譜分析、聯合時域和頻域分析、自動測量和封裝分析等。

原理：

InfiniiVision 3000T X系列采用混合信號示波器的技術，它可以同時測量模擬和數字信號，并提供高級功能和性能。

InfiniiVision 3000T X系列內部主要由三個部分組成：模擬前端、數字處理器和用戶界面。下面將對這三部分進行詳細介紹。

1. 模擬前端

模擬前端是在信號輸入端口和數字處理器之間的接口。它通常由前置放大器、抗混疊濾波器、帶通濾波器、采集器和ADC（模數轉換器）等電路組成。它的主要作用是將輸入信號進行前置放大、濾波和數字化處理，以便進行后續數字信號處理。

2. 數字處理器

數字處理器是InfiniiVision 3000T X系列的核心技術，它采用高速數字處理器（DSP）和專有的數字信號處理算法來分析和處理信號。數字處理器可以對捕獲的信號進行增益、過濾、分析、存儲和顯示等操作，可以實現各種信號處理和分析功能。數字處理器還支持高級觸發和自動測量，可以快速準確地捕獲和測量各種信號。

3. 用戶界面

用戶界面是InfiniiVision 3000T X系列的另一個重要部分，它提供了一個可視化的方式來交互和管理示波器。用戶界面通常是使用觸摸屏或者面板按鍵進行控制，用戶可以通過用戶界面來配置測試參數、捕獲信號、顯示波形、進行信號分析和調試等。用戶界面還提供了數據管理和存儲功能，可以輕松地保存、導出和分享測試數據。

InfiniiVision 3000T X系列是德示波器采用混合信號示波器的技術，可以同時測量模擬和數字信號，并提供高級功能和性能。在使用InfiniiVision 3000T X系列時，需要按照說明書進行連接和配置測試參數，并使用內置的信號分析工具進行信號分析和調試。InfiniiVision 3000T X系列的原理是由模擬前端、數字處理器和用戶界面組成，其主要作用是將輸入信號進行前置放大、濾波和數字化處理，以便進行后續數字信號處理。

以上便是InfiniiVision 3000T X系列是德示波器的原理介紹及操作方法介紹，若想了解更多相關知識，請關注安泰測試~
