是德33621A波形發生器基本原理及使用說明詳解

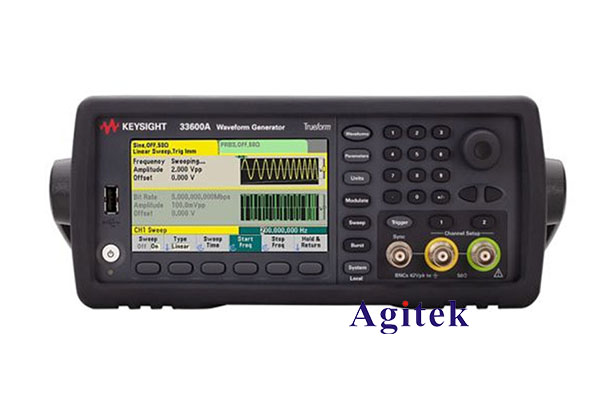

33621A是一款功能強大的波形發生器，廣泛應用于電子設計、實驗室研究和教學等領域。本文將介紹33621A波形發生器的工作原理及使用操作說明。

1. 原理及技術參數
33621A波形發生器采用直接數字合成（Direct Digital Synthesis，DDS）技術，它包含一個高性能的數字信號處理器（DSP），能夠生成高質量的模擬信號。它具有以下一些重要的技術參數：

- 波形類型：33621A支持多種波形類型，包括正弦波、方波、三角波、鋸齒波等，可以根據需要選擇合適的波形類型。
- 輸出頻率范圍：33621A的輸出頻率范圍廣泛，能夠從1微赫茲（μHz）到120兆赫茲（MHz），可以滿足不同應用的需求。
- 輸出幅度范圍：33621A的輸出幅度范圍大，可以調整輸出信號的幅度，最大輸出幅度可達到20伏特（V）。
- 相位調整功能：33621A具有相位調整功能，可以通過設置相位參數，實現信號的相位調整和相位同步。

2. 使用操作說明
33621A波形發生器的操作相對簡單，以下是一些常見的使用操作說明：

- 連接電源和儀器：首先，確保波形發生器與電源連接正常，然后將儀器連接到需要測試或應用的電路或設備中。確保連接正確、牢固可靠，并且遵循安全操作。

- 打開儀器并設置參數：按下電源開關打開儀器，然后可以通過儀器面板上的控制按鈕或旋鈕設置各種參數。選擇合適的波形類型、輸出頻率和幅度，根據需要進行相位調整等。

- 配置輸出信號：通過菜單或快捷鍵設置輸出信號的屬性，根據需要選擇輸出電壓范圍、頻率范圍和波形屬性。根據實際需求進行調整，確保輸出信號符合預期。

- 運行波形發生器：配置完成后，可以按下運行按鈕開始發生波形信號。在此期間，儀器將會按照設置的參數生成和輸出相應的信號。

- 監測和調整信號：觀察輸出信號是否符合要求，使用示波器或其他工具進行信號監測和調整。根據需要，可以對相位、頻率、幅度等參數進行微調和優化。

- 結束使用操作：使用完成后，按下停止按鈕停止波形發生器的工作，然后關閉電源開關。在斷開連接之前，確保儀器和測量設備的電源已關閉。

3. 注意事項
在使用33621A波形發生器時，需要注意以下幾點：

- 安全操作：在使用儀器時，遵循相關的安全操作指南，確保正常使用并保護設備和人員的安全。

- 適應性選擇：選擇合適的波形類型、頻率范圍和幅度范圍，確保適應實際應用需求。

- 輸出負載：在使用波形發生器時，保證輸出信號連接到適當?shù)呢?fù)載，以免損壞儀器或降低信號質量。

- 預熱時間：在啟動波形發生器后，讓儀器預熱一段時間以確保信號的穩定性和準確性。

- 可靠連接：確保儀器與測量設備之間的連接牢固可靠，以避免信號干擾和不準確的測量結果。

總結而言，33621A波形發生器是一種功能強大、易于操作的儀器，具有廣泛的應用范圍和高質量的信號生成能力。通過正確設置參數和操作方式，可以滿足不同應用的需求，并有效地進行波形信號的發生和分析。在使用過程中，要注意安全操作，選擇適當?shù)牟ㄐ晤愋秃蛥?shù)，并確保連接和設備的正常工作。
