如何用示波器分析充電樁輸出波形？

一、引言

隨著電動汽車的普及，充電樁作為能源補給設施的重要性日益凸顯。了解充電樁的輸出波形，對于優化充電性能、確保充電安全具有重要意義。本文將介紹如何使用示波器分析充電樁輸出波形，并通過實例說明分析過程。

二、示波器的基本原理和操作

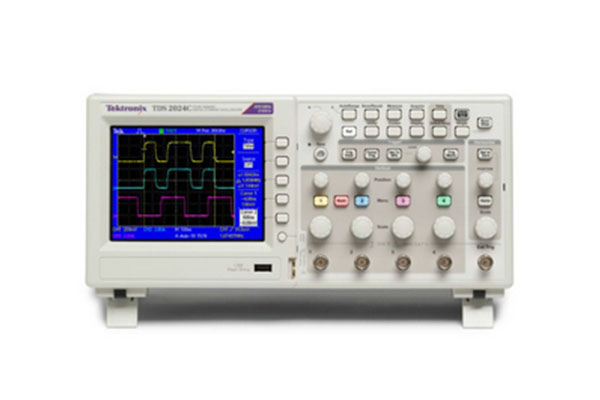

示波器是一種用于測量和顯示電信號的儀器。它可以將電信號轉換為可見的波形，從而方便我們分析和理解信號的特征。使用示波器時，需注意以下幾點：

1. 選擇合適的探頭和輸入通道，以匹配被測信號的類型和范圍。
2. 設置合適的示波器量程和觸發條件，以確保波形的準確性和穩定性。
3. 根據需要調整示波器的垂直和水平靈敏度，以獲取最佳的波形顯示效果。

三、充電樁輸出波形的分析

1. 充電樁輸出波形的基本特征

充電樁的輸出波形通常為直流電壓或交流電壓，其幅值和頻率會根據充電需求和充電設備的要求而變化。分析輸出波形，可以了解充電樁的性能和輸出穩定性。

2. 充電樁輸出波形的測量步驟

（1）將示波器探頭連接到充電樁的輸出端，選擇合適的輸入通道和量程。
（2）調整示波器的垂直和水平靈敏度，使波形在屏幕上顯示清晰。
（3）觀察并記錄充電樁輸出波形的幅值、頻率、相位等信息。
（4）分析這些信息，評估充電樁的性能和穩定性。

3. 充電樁輸出波形分析實例

假設我們對一款電動汽車充電樁進行了測量和分析。測量結果顯示，該充電樁的輸出電壓范圍為200V-900V，輸出電流范圍為0-100A。在額定輸出狀態下，輸出電壓穩定度較高，波動范圍在±1%以內。同時，輸出電流的穩定度也較好，波動范圍在±2%以內。根據這些數據，我們可以得出該充電樁的性能優良，能夠滿足大部分電動汽車的充電需求。

四、結論

通過使用示波器分析充電樁輸出波形，我們可以了解充電樁的性能和穩定性。這對于優化充電設施的設計、提高充電效率、確保充電安全具有重要意義。在實際操作中，應根據具體的設備和需求進行相應的調整和分析。
