矢量網絡分析儀測量射頻濾波器的帶寬與損耗

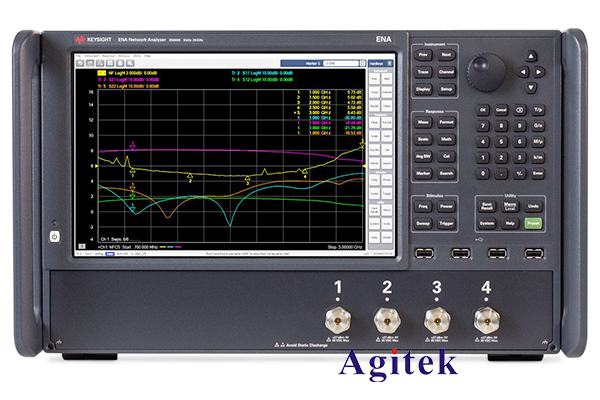

矢量網絡分析儀（VNA）是一種用于精確測量射頻（RF）和微波系統性能的強大工具。在射頻濾波器的測量中，VNA可以提供關于帶寬和損耗的重要信息。在本文中，我們將深入探討如何使用VNA來測量射頻濾波器的帶寬和損耗，并解釋這兩個參數的重要性。

帶寬測量

帶寬是濾波器能夠處理的頻率范圍。在理想情況下，濾波器應在整個工作頻帶內平滑地傳遞信號，同時抑制不需要的頻率成分。使用VNA測量濾波器的帶寬主要有兩種方法：

1. 插入損耗法：在此方法中，將濾波器插入到VNA的測量路徑中，并記錄不同頻率下的插入損耗。插入損耗是對濾波器在特定頻率下阻止信號傳輸能力的度量。通過繪制插入損耗圖，可以確定濾波器的-3dB帶寬，即濾波器能夠平滑傳遞信號的頻率范圍。
2. 傳輸零點法：此方法是通過查找傳輸函數的零點來確定濾波器的帶寬。當傳輸函數的值降至零時，表示濾波器完全阻止了特定頻率的信號傳輸。通過測量傳輸零點的位置，可以確定濾波器的邊緣頻率，從而計算出帶寬。

損耗測量

損耗是濾波器在特定頻率下因自身原因而損失的信號功率。射頻濾波器的損耗主要包括插入損耗、反射損耗和輻射損耗。使用VNA測量濾波器的損耗主要有以下方法：

1. 插入損耗法：在此方法中，將濾波器插入到VNA的測量路徑中，并記錄不同頻率下的插入損耗。插入損耗是對濾波器在特定頻率下阻止信號傳輸能力的度量。通過繪制插入損耗圖，可以得出在所需頻率范圍內的總損耗。
2. 反射損耗法：反射損耗是指濾波器在特定頻率下阻止信號反向傳輸?shù)哪芰?。通過測量反射系數的大小，可以得出反射損耗。反射系數是通過比較經過濾波器的輸入信號和反射回來的信號得出的。

矢量網絡分析儀是一種精確的測量工具，可用于評估射頻濾波器的帶寬和損耗性能。正確地理解和應用這些測量方法，對于優化射頻系統的設計和確保系統的性能至關重要。隨著5G和其他先進無線通信技術的進一步發展，精確測量射頻濾波器的帶寬和損耗將變得更加重要。
