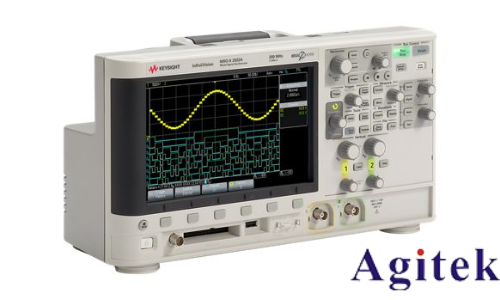

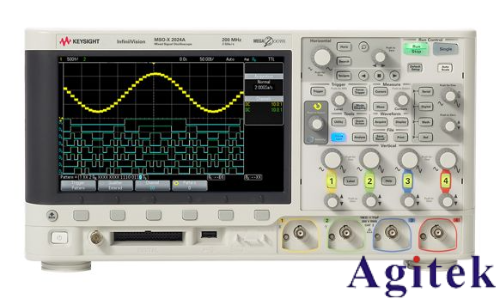

是德示波器DSOX2004A滾動模式設置指南

是德示波器DSOX2004A的滾動模式（Roll Mode）是一種實時連續顯示波形數據的工作模式，適用于監測動態變化的信號，如電源紋波、通信信號包絡、機械振動等。通過自右向左連續滾動波形，用戶可以實時觀察信號的長期趨勢與細節變化。本文將詳細介紹DSOX2004A滾動模式的設置步驟與實用技巧。

一、滾動模式設置步驟

1. 進入滾動模式

按下示波器前面板上的“Horiz”（水平控制）按鈕，進入水平設置菜單。

通過旋鈕或方向鍵選擇“Acquisition Mode”，切換至“Roll”模式。確認設置后，屏幕波形將自右向左滾動顯示，默認時基為自動調整狀態。

2. 調整滾動速度（Horizontal Timebase）

滾動速度由水平時基決定，范圍通常為200ms/div至1s/div。

旋轉“Horizontal Position/Scale”旋鈕調整時基：數值越小（如200ms/div）滾動速度越快，適用于快速變化信號；數值越大（如1s/div）滾動速度越慢，便于分析信號細節。例如監測50Hz電源紋波時，建議設置時基為500ms/div。

3. 優化觸發設置

滾動模式下觸發功能仍有效，推薦使用：

邊沿觸發（Edge Trigger）：適用于周期性信號，設置觸發源、電平及邊沿類型（上升/下降）。

視頻觸發（Video Trigger）：針對調制信號或視頻信號，確保波形同步顯示。

若波形顯示不穩定，可啟用“AutoTrigger”或手動調整觸發電平，避免觸發點頻繁變動。

4. 垂直控制與實時測量

調整垂直檔位（Vertical Scale）確保信號幅度清晰顯示（如將峰峰值調整至屏幕80%高度）。

啟用“AutoMeasure”功能，實時顯示頻率、峰峰值、周期等參數。

如需凍結波形分析，按下“Run/Stop”鍵暫停滾動，使用光標或標記功能進行詳細測量。

5. 數據記錄與保存

啟用“Waveform Recording”功能，設置記錄時長（可達數小時）和采樣率。

數據可保存至內部存儲器或USB設備，支持CSV、MATLAB格式導出，便于離線分析。需確保存儲空間充足，定期檢查記錄狀態。

二、典型應用場景與參數配置

1. 電源紋波測試：設置滾動速度500ms/div，邊沿觸發（上升沿），聯動頻譜分析（FFT）定位干擾頻點。

2. 通信信號監測：滾動速度1s/div，視頻觸發，多通道同步對比基帶與調制信號相位。

3. 機械振動分析：根據振動頻率調整滾動速度（低頻設備設為2s/div），啟用波形差分運算或頻譜密度分析（PSD）。

三、注意事項與優化策略

1. 波形顯示不穩定：調整觸發電平至信號有效范圍，或根據信號周期匹配滾動速度（如50Hz信號設20ms/div）。

2. 高頻信號顯示模糊：滾動模式適用于<10kHz信號，高頻時需降低時基或使用Zoom功能，必要時切換至觸發模式分析。

3. 數據記錄容量不足：采用分段記錄并定期導出，或啟用“觸發后記錄”保存關鍵事件。

四、進階技巧：自動化與遠程控制

通過LAN接口使用SCPI命令腳本（如`scope.write(":ACQUIRE:ROLL ON")`）實現遠程控制，結合定時任務進行無人值守監測，提升效率。

滾動模式為實時信號監測提供了直觀工具，通過合理配置時基、觸發參數，用戶可快速捕捉信號動態變化。操作時需注意高頻信號處理的局限性，必要時切換模式補充分析。結合自動化腳本與遠程控制，可擴展至復雜場景，滿足多樣化測試需求。
