吉時利2460數字源表基礎IV掃描到脈沖模式高級配置詳解

吉時利2460觸摸屏數字源表作為一款集高精度測量與便捷操作于一體的先進設備，在電子測試、科研實驗及工業自動化等領域廣泛應用。本文將詳細解析其基礎IV掃描功能及脈沖模式的高級配置方法，幫助用戶深入掌握設備的使用技巧。

一、基礎IV掃描配置

IV掃描（電流-電壓掃描）是2460的核心功能之一，適用于半導體特性測試、器件參數分析等場景。操作步驟如下：

1. 參數設置：通過觸摸屏進入“IV掃描”模式，設定電壓/電流范圍（如0-10V、0-1A）、掃描步長及測量速度。

2. 觸發條件：選擇觸發模式（如手動觸發、定時觸發），確保掃描按預設節奏執行。

3. 數據記錄：啟用數據存儲功能，儀器將自動保存IV曲線數據，可通過USB導出至PC進行后續分析。

4. 安全限制：設置過壓/過流保護閾值，避免待測器件損壞。

二、脈沖模式基礎配置

脈沖模式適用于需要瞬態信號激勵的測試場景（如開關器件響應測試）。配置步驟：

1. 脈沖參數定義：在“脈沖模式”界面設置脈沖電壓/電流幅度、頻率、占空比及持續時間。

2. 時序控制：利用“TriggerFlow”系統構建觸發模型，例如“等待觸發→啟動脈沖→延遲測量→記錄數據”，確保信號與測量同步。

3. 多通道協同：若需多信號源同步，通過TSP-Link擴展總線連接多臺2460設備，實現相位差或同步脈沖輸出。

三、高級配置技巧

1. TSP腳本編程：利用嵌入式測試腳本處理器（TSP）編寫自定義測試流程。例如，編寫腳本實現“IV掃描→分析數據→自動調整脈沖參數→二次掃描”，形成閉環測試系統。

2. 并行測試優化：在TSP-Link主從配置下，設置多臺2460并行執行不同測試任務（如一臺負責IV掃描，另一臺實時監測溫度），提升測試效率。

3. 復雜觸發模型：使用TriggerFlow的“分支”和“通知”模塊構建高級觸發邏輯。例如，當IV曲線達到特定閾值時，自動觸發脈沖模式并通知其他儀器同步動作。

4. 遠程控制集成：通過LXI/Ethernet接口與自動測試系統（ATS）對接，結合SCPI命令實現遠程配置與實時監控，適用于自動化產線測試場景。

四、應用場景示例

1. 半導體研發：通過IV掃描獲取器件閾值電壓，結合脈沖模式評估其高頻開關特性，利用TSP腳本生成自動化測試報告。

2. 電源模塊測試：配置脈沖模式模擬負載瞬態變化，同步記錄電壓響應時間與紋波數據，評估電源穩定性。

五、注意事項

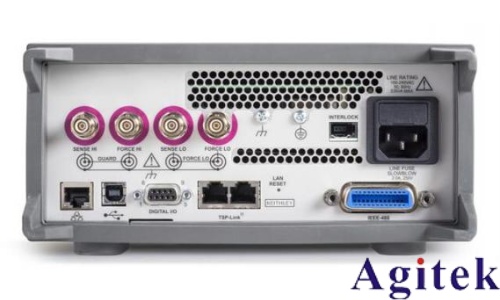

高頻脈沖測試時需確保信號完整性，建議使用設備后面板的優化連接端子；

編寫TSP腳本時，需驗證各模塊時序邏輯，避免因觸發沖突導致數據異常。

吉時利2460的靈活配置能力使其成為復雜測試場景的理想工具。通過掌握基礎IV掃描與脈沖模式的高級配置，用戶可大幅提升測試效率與數據準確性，滿足從實驗室研發到工業生產的多樣化需求。
