普源DS70000系列示波器如何攻克高速信號完整性測試

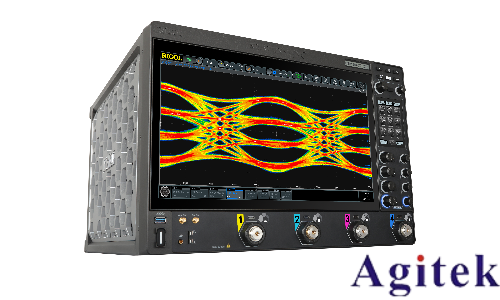

在高速數字電路、射頻通信等領域，信號頻率與速率的不斷提升對測試設備提出了嚴苛挑戰。普源DS70000系列示波器憑借5GHz帶寬、20GSa/s采樣率、1Mwfms/s波形刷新率等卓越性能，結合軟硬件協同優化，為攻克高速信號完整性測試提供了全面解決方案。

一、硬件配置奠定測試基礎

DS70000的硬件設計為高速信號測量提供了底層保障。其5GHz實時帶寬可覆蓋信號高頻分量，避免頻域混疊。針對脈沖信號，通過適配10倍諧波帶寬策略，確保信號細節完整捕獲。20GSa/s采樣率與2Gpts存儲深度聯動，支持“分段存儲”與“滾動模式”，兼顧長周期信號觀測與數據刷新效率。差分輸入通道搭配低噪聲探頭（如PVA8000系列），消除共模干擾，確保信號源阻抗匹配，降低反射失真。

二、探頭與連接優化降低誤差

探頭選型與連接細節直接影響測量精度。DS70000推薦使用低電容有源探頭，減少信號源負載效應。每次使用前需進行探頭補償校準，調整衰減比與相位，避免高頻失真。實操中，接地線長度控制在3cm以內，優先選擇芯片引腳或表面焊盤測試點，避免過孔與長線帶來的信號衰減。針對噪聲敏感場景，可增加磁珠隔離或示波器隔離通道，抑制共模干擾。

三、智能軟件參數精準調校

軟件功能深度賦能測試效率。16bit垂直分辨率模式在低幅值信號測量中提升信噪比；硬件實時濾波與數字平均功能濾除隨機噪聲，保留信號細節。觸發系統支持序列觸發、模板觸發等高級模式，可快速定位異常數據幀。眼圖分析與抖動測量功能量化信號完整性，實時頻譜分析（RTSA）同步觀測時頻域特征，通過頻譜觸發鎖定干擾源。用戶可根據需求切換“快速模式”或“高分辨率模式”，靈活平衡刷新率與精度。

四、實操技巧與典型場景優化

實戰中，細節操作至關重要。測試時遵循“近場原則”，將探頭貼近信號源以減少路徑損耗。觸發靈敏度需根據信號幅值動態調整，配合“Zoom”功能放大關鍵波形區域，利用光標測量精確定位參數。典型場景如PCIe Gen4測試時，需啟用差分輸入+序列觸發，優先測試芯片焊盤而非過孔；射頻頻譜分析則需搭配50Ω阻抗與SMA線纜，關閉無關通道降低內部噪聲。

DS70000系列通過硬件性能、探頭優化、智能軟件與實操經驗的深度融合，為工程師提供了從基礎測量到深度分析的完整工具鏈。在5G通信、高速接口調試等場景中，其高精度與靈活性顯著提升了信號完整性測試效率，為復雜電子系統的設計與驗證提供了可靠支撐。持續關注校準維護與場景適配，方能最大化釋放示波器的潛能，助力技術創新突破。
