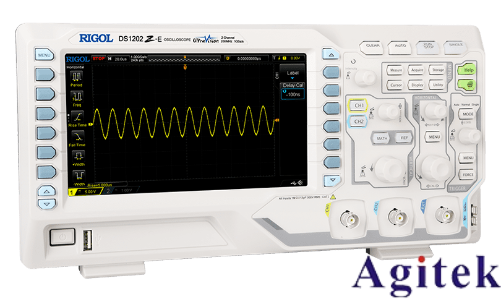

普源DS1000Z示波器FFT分析功能實操指南

普源DS1000Z示波器憑借其強大的FFT（快速傅立葉變換）分析功能，可幫助用戶將時域信號轉換為頻譜圖，適用于諧波檢測、噪聲分析、振動信號研究等場景。本文結合實操步驟與參數優化技巧，為用戶提供詳細指南。

一、基礎操作：激活FFT分析模式

1. 進入頻譜分析界面

    按下示波器面板上的“MENU”鍵，通過方向鍵選擇“分析”菜單；

    進入“頻譜分析（Spectrum）”子菜單，按下“啟用（Enable）”鍵激活頻譜顯示；

    使用CH1或CH2鍵選擇待分析的信號通道。

2. 垂直與水平參數配置

    垂直刻度：若信號動態范圍大（如含強基波與弱諧波），選擇dBVrms對數刻度；若關注絕對幅度，切換至線性Vrms模式。

    水平分辨率：通過“水平位置”旋鈕設置中心頻率，利用“水平擴展”聚焦特定頻段。

二、核心參數設置與優化

1. 采樣率與記錄長度

    建議設置采樣率為示波器最大值的1/2~1/4（如2GSa/s時選500MSa/s），避免數據過載。

    分辨率帶寬（RBW）=采樣率/記錄長度，設置RBW為10kHz（500MSa/s下）可清晰分辨相鄰頻率。

2. 窗函數選擇

    矩形窗：適用于瞬態信號，頻率分辨率高但存在頻譜泄漏。

    Hanning窗：平滑邊緣，適合周期信號與窄帶分析。

    Blackman窗：抑制旁瓣，用于單頻信號或高次諧波檢測。

3. 平均模式

    單次平均：適用于穩定信號；

    指數平均：動態跟蹤頻譜變化；

    線性平均：降低隨機噪聲，提升信噪比。

三、高級技巧與結果解讀

1. 抗混疊與直流偏移處理

    啟用“交流耦合”濾除直流分量，避免頻譜基線偏移；

    通過探頭或硬件濾波器（如20MHz截止頻率）防止高頻混疊。

2. 頻譜數據分析

    使用“標記（Marker）”定位峰值頻率與幅度，激活“自動測量”獲取中心頻率、帶寬等參數；

    計算諧波失真（THD）：觀察基頻整數倍頻譜線，公式為THD=√(ΣA2?)/A?（A?為基頻幅度，A?為諧波幅度）。

3. 參考波形對比

調用歷史存儲的參考頻譜（REF功能），可視化信號變化。

四、常見問題與解決方案

1. 頻譜泄漏：現象為偽峰或邊緣擴散。解決方案：選擇合適窗函數（如Hanning）或調整采樣率。

2. 觸發抖動：設置觸發電平位于信號幅值中間，避免觸發不穩定。

3. 數據過載：降低采樣率或縮短記錄長度，優化RBW參數。

五、安全與維護提示

確保示波器接地良好，避免在潮濕或易燃易爆環境操作；

定期清潔儀器外殼，避免水分滲入內部。

通過合理配置參數與窗函數，DS1000Z示波器的FFT功能可高效解析信號頻譜特性。用戶需結合信號類型靈活調整設置，掌握數據分析技巧，為工程測試與科研提供可靠支持。
