羅德與施瓦茨RTB2004示波器分段采集原理

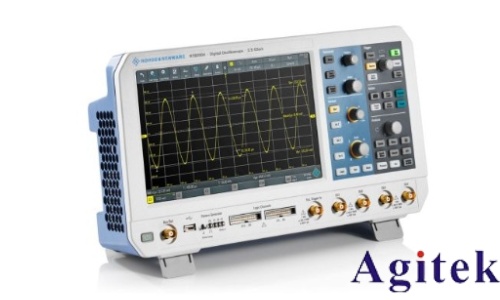

示波器作為電子測量領域的核心工具，在信號分析和故障診斷中扮演著關鍵角色。羅德與施瓦茨RTB2004示波器憑借其先進的分段采集功能，能夠高效處理復雜信號與長時間數據，為工程師和科研人員提供了強大的技術支持。本文將深入探討其分段采集原理及技術特點。

一、分段采集的基本原理

分段采集是一種將連續信號劃分為多個獨立數據段進行存儲與分析的技術。RTB2004示波器通過內部的高精度時鐘與可編程觸發系統，實現信號在時間軸上的邏輯分割。當觸發條件滿足時，示波器自動將信號分為預設長度的數據段，每段獨立存儲并標注時間戳。這種機制既保留了信號的全局時序，又允許用戶聚焦于特定時間段內的細節變化。

二、關鍵技術解析

1. 動態觸發與分段配置：用戶可根據需求定義觸發條件（如電平閾值、脈沖寬度等），并設置分段參數（段長、段數）。示波器在捕獲信號時，實時監測觸發事件并自動啟動分段存儲，避免因信號突變導致的數據遺漏。

2. 高精度存儲與索引：RTB2004配備高達160 Msample的存儲深度，支持分段存儲模式。每個數據段獨立存儲于內存中，并生成元數據索引（如起始時間、段編號），便于后續快速檢索與分析。

3. 滾動分析功能：結合歷史存儲模式，用戶可無間斷地記錄串行協議或長周期信號。通過分段索引，示波器支持滾動瀏覽各段數據，實現信號的全局與局部聯合分析。

三、應用場景與優勢

1. 復雜信號分析：在通信協議調試中，分段采集可捕獲不同階段的信號（如握手、數據傳輸、休眠），便于逐段解碼與錯誤定位。

2. 長時間監測：對于工業設備振動信號或生物電信號等緩慢變化的信號，分段存儲既能降低存儲壓力，又能通過時間戳追溯信號演變過程。

3. 自動化測試：在批量測試場景中，示波器可自動分段存儲每個被測信號，配合模板測試模式快速評估信號合規性，提升測試效率。

四、技術革新與價值

分段采集技術的核心在于“分而治之”的思維：通過邏輯分段將海量數據轉化為可控單元，兼顧效率與精度。RTB2004示波器通過硬件與軟件協同優化，實現了從信號捕獲到分析的閉環流程，為復雜系統的調試與驗證提供了可靠工具。

總之，羅德與施瓦茨RTB2004示波器的分段采集技術，以靈活的分段策略與高效的數據管理，拓展了示波器的應用邊界。無論是研發實驗室的精密測量，還是生產線的快速檢測，該技術均為工程師解鎖了更精準的信號洞察能力。
