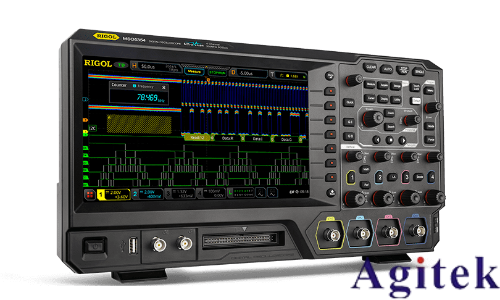

普源示波器MSO5204頻譜分析功能

普源示波器MSO5204作為一款高性能電子測量儀器，其頻譜分析功能為工程師和技術人員提供了深入洞察信號頻率特性的強大工具。在電子設計、通信調試、故障診斷等領域，這一功能幫助用戶從頻域視角解析復雜信號，精準定位問題根源，提升工作效率。

一、頻譜分析的核心技術原理

MSO5204的頻譜分析功能基于快速傅里葉變換（FFT）算法，將時域信號轉換為頻域表示。通過采集輸入信號的幅度與時間數據，儀器能夠?qū)崟r(shí)計算并顯示信號的頻譜分布，包括頻率分量、功率譜密度、諧波成分等關鍵參數。其高帶寬（最高可達2 GHz）與高精度ADC（有效位數≥11位）確保了對高頻信號及微弱信號的準確解析，避免頻譜泄漏與失真。

二、多維參數測量，細化頻域特性

頻譜分析界面提供豐富的測量參數：中心頻率、峰值頻率、帶寬、總諧波失真（THD）等。用戶可直觀查看信號的主頻成分、噪聲水平及干擾源位置。例如，在射頻通信測試中，通過頻譜圖可快速確認發射信號的頻譜合規性，判斷是否存在鄰頻干擾；在電源噪聲分析中，THD指標幫助評估電源質量，定位諧波污染來源。

三、高級功能助力復雜場景

1. 動態頻譜顯示：支持瀑布圖與頻譜圖疊加，實時展示頻率隨時間的變化趨勢，適用于瞬態信號或跳頻信號的監測。

2. 觸發與搜索：結合高級觸發功能，可自動捕獲特定頻段的異常信號，如突發干擾或頻譜溢出。

3. 數學運算與濾波：支持頻譜的加、減、乘等運算，用戶可自定義頻段分析；內置DSP濾波器降低噪聲，提升低頻測量精度。

四、應用場景實戰解析

1. 電磁兼容性測試：通過頻譜分析驗證設備是否符合EMC標準，定位輻射超標頻點。

2. 音頻系統調試：測量揚聲器頻響曲線，優化音頻放大器的頻率補償設計。

3. 無線通信研發：分析調制信號的頻譜純度，確保信號傳輸穩定性。

五、操作便捷性與安全性

MSO5204采用9英寸多點觸控屏，頻譜設置一鍵直達，參數調整直觀高效。同時，儀器內置安全保護機制，在高壓測量時自動限制輸入電壓，配合定期探頭校準，確保數據可靠性與操作安全性。

頻譜分析功能的加入，使普源MSO5204從單一示波器升級為綜合信號分析平臺。無論是科研院所的精密測試，還是生產線的快速診斷，其頻域洞察力為工程師打開了信號解析的新維度。
