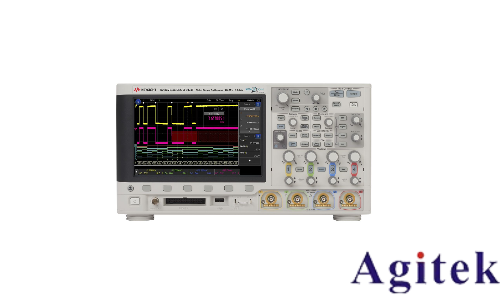

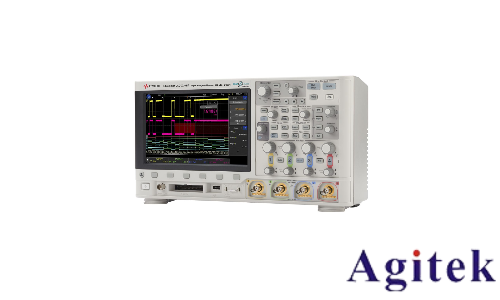

是德示波器MSOX3024A精準波形分析

在電子測試與測量領域，示波器作為捕捉和分析信號波形的核心設備，其性能直接影響著工程師的測試效率和準確性。是德科技（Keysight）推出的MSOX3024A混合信號示波器，憑借其卓越的硬件配置與智能分析功能，成為解決復雜信號問題的利器，尤其在波形分析方面展現出顯著優勢。

一、核心性能參數奠定分析基礎

MSOX3024A具備200MHz帶寬和4個模擬通道+16個數字通道的架構，可同時處理多類型信號。其采樣率高達4GSa/s（半通道模式），確保高頻信號的細節不被遺漏。配備8.5英寸WVGA高清屏幕與每秒百萬級波形更新速率，用戶可直觀觀察信號動態變化。獨特的MegaZoom IV智能內存技術，配合2Mpts記錄長度，既能捕獲長時段信號，又能深度放大細節，為波形分析提供了硬件保障。

二、多維分析功能助力精準診斷

在波形分析場景中，該示波器提供了豐富的工具。首先，其觸發系統支持邊沿、脈沖、邏輯組合等多種模式，可快速定位異常信號。內置的20MHz函數發生器（WaveGen）能模擬激勵信號，輔助測試閉環響應。頻譜分析功能通過FFT算法將時域波形轉換為頻域數據，幫助識別信號中的諧波成分或干擾源。此外，集成邏輯時序分析儀與3位電壓表（DVM）、5位頻率計數器，實現了對電壓、頻率的同步測量，減少切換設備的繁瑣操作。模板測試功能則通過預設波形參數，自動判定信號合規性，適用于批量生產測試。

三、應用場景覆蓋廣泛，提升效率

MSOX3024A的應用場景涵蓋研發、生產與維護各環節。在故障排查中，高速更新率與深存儲能力可捕捉瞬態異常；在電源設計中，功率分析模塊量化電壓紋波與效率；在通信調試中，串行數據解碼功能解析協議信號。其分段內存技術更適用于復雜信號的時序分析，如嵌入式系統多任務調度監測。用戶界面采用直觀的觸控操作與快捷鍵設計，降低學習成本，配合USB、LAN等接口，支持?jǐn)?shù)據導出與遠程控制，提升團隊協作效率。

四、技術突破與成本平衡的典范

相較于同類示波器，MSOX3024A以同等預算提供了更高性能：如百萬級波形更新率突破傳統示波器的顯示瓶頸，智能內存技術平衡了存儲深度與處理速度的矛盾。安捷倫的集成設計將電壓表、頻率計數器等功能融入主體，避免了外設堆砌，既節省空間，又確保測量一致性。這種技術創新與實用性的結合，使其成為性價比突出的選擇。

綜上所述，是德示波器MSOX3024A通過高性能硬件、多維分析工具與人性化設計，為波形分析提供了全面解決方案。無論是精密研發還是高效生產，它都能以精準數據與高效操作助力工程師突破測試挑戰，堪稱電子測試領域不可或缺的專業工具。
