示波器程控軟件的波形記錄存儲原理

示波器作為電子信號分析的核心工具，其程控軟件通過自動化控制與數據管理，實現了波形記錄與存儲的高效處理。其原理涉及信號采集、數字化處理、存儲控制及后續分析等多個環節，為工程師提供了精準的信號觀測與數據保存能力。

一、信號采集與數字化處理基礎

示波器通過探頭將待測電信號引入系統，經由前端放大器調整信號幅度后，由模數轉換器（ADC）將模擬信號轉化為數字信號。這一過程遵循采樣定理：采樣率需至少為信號最高頻率的兩倍，以避免混疊失真。程控軟件可動態調整采樣率、垂直分辨率等參數，確保信號采集的精度與適應性。

二、存儲機制與數據管理

波形數據存儲的核心在于示波器的內存管理與軟件控制。現代示波器通常配備高速存儲器，通過觸發功能鎖定特定信號事件后，將數據分段存儲。程控軟件可設定觸發條件（如電平閾值、邊沿類型）及存儲深度，優化關鍵波形的捕獲。存儲深度直接影響記錄時長，公式“存儲深度=時基×屏幕格數×采樣率”決定了數據容量。

三、數據格式與存儲策略

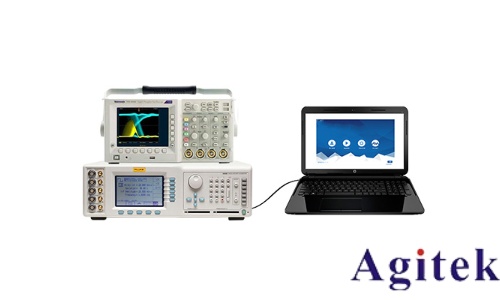

波形數據可通過多種格式存儲，如CSV、TXT、WAV或示波器專用格式。程控軟件允許用戶選擇格式并定義命名規則，便于后續分析。高級功能如自動化腳本可批量保存波形，配合遠程控制接口，實現電腦端的實時捕獲與存儲。云存儲集成則進一步拓展了數據的共享與訪問能力，支持團隊協作與遠程診斷。

四、軟件優化與性能提升

程控軟件通過算法優化提升存儲效率。例如，數字熒光示波器（DPO）采用并行處理機制，每秒捕獲百萬級波形，利用三維信號分析（幅度-時間分布）捕捉瞬態事件。此外，軟件提供的自動測量功能（峰峰值、頻率計算）可減少人工操作，結合數據標記與注釋，增強波形解讀的直觀性。

五、注意事項與工程實踐

在實際應用中，需關注存儲文件的安全性（定期備份、權限設置）與兼容性（確保軟件-硬件版本匹配）。對于高頻信號，合理配置帶寬與采樣率防止信號失真；針對大數據量場景，采用壓縮算法或分段存儲策略緩解存儲壓力。此外，遵循規范的文件命名體系，結合數據庫管理工具，可大幅提升波形檢索效率。

示波器程控軟件的波形存儲原理，本質上是將硬件采集能力與軟件智能管理結合，通過參數化控制與數據標準化，為信號分析提供可靠的基礎。這一技術不僅支撐了電子工程的故障診斷與研發測試，更在自動化測試系統中扮演著關鍵角色，推動著電子測量技術的持續進步。
