是德示波器EXR604A觸發設置技巧

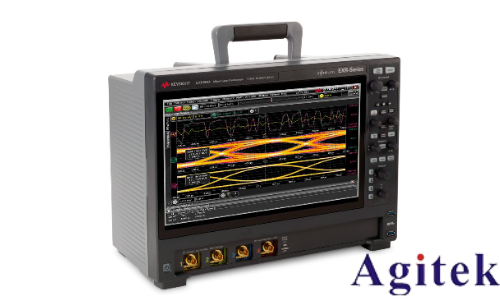

在電子測量領域，示波器的觸發設置如同攝影師手中的快門，決定了信號捕獲的時機與精度。是德示波器EXR604A憑借其強大的觸發功能，成為工程師解決復雜信號分析問題的利器。本文將深入解析其觸發設置的核心技巧，幫助您從基礎到高級應用，實現信號捕獲的精準控制。

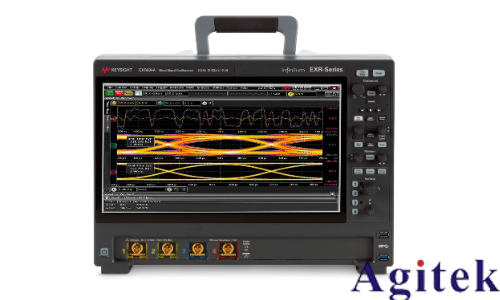

一、觸發源選擇：信號同步的基石

觸發源的選擇是觸發設置的第一步。EXR604A提供內部觸發（INT）、外部觸發（EXT）、電源觸發（LINE）三種模式。對于常規信號分析，優先選擇內部觸發，通過CH1/CH2通道信號實現自同步；當需要多設備協同調試時，外部觸發可通過BNC接口引入獨立參考信號，確保系統級時序?qū)R；而電源觸發則適用于電力電子領域，直接以市電頻率作為基準，分析負載波形與電網的相位關系。

二、觸發類型適配：不同信號的"指紋識別"

1. 邊緣觸發：適用于周期性信號分析。通過設定上升沿/下降沿觸發，可穩定顯示時鐘信號、方波等。需注意調整觸發電平至信號幅值的合理區間（如30%~70%），避免噪聲誤觸發。

2. 脈寬觸發：針對特定脈沖寬度信號設計。例如，在調試PWM控制時，設置脈寬閾值（如>2μs），僅捕獲超寬脈沖，濾除正常控制信號。

3. 視頻觸發：針對復合視頻信號（如NTSC/PAL），可設定場同步或行同步觸發，解析視頻幀結構中的特定行數據。

三、高級觸發組合：破解復雜信號謎題

當面對混合信號時，EXR604A的邏輯觸發與序列觸發功能尤為關鍵。例如，在I2C總線調試中，可通過邏輯觸發設定"SDA低電平且SCL上升沿"組合條件，精準捕獲起始信號；序列觸發則支持多事件串聯，如"上升沿→脈寬觸發→下降沿"的三段式觸發，還原信號時序鏈。

四、觸發參數微調：精度優化的細節藝術

1. 觸發斜率調節：面對緩變信號時，啟用斜率觸發（dV/dt閾值設定），捕捉信號快速轉折點。

2. 噪聲抑制：在高頻信號中，啟用觸發濾波功能（帶寬限制至20MHz），剔除毛刺干擾。

3. 預觸發延遲：通過設置-10格至+10格的延遲時間，提前捕獲觸發點前的信號前奏，還原完整事件周期。

五、實戰技巧與避坑指南

觸發不穩定排查：若波形持續滾動，優先檢查探頭補償是否正確（探頭衰減比與示波器設置需一致）。

低頻信號優化：對于10Hz以下信號，切換至單次觸發模式，避免連續觸發導致的波形疊加。

觸發耦合選擇：交流耦合適用于觀察疊加直流的信號，直流耦合則保留完整信號細節。

掌握是德EXR604A的觸發設置技巧，不僅是操作儀器的基本功，更是提升信號分析深度的關鍵。通過靈活配置觸發源、類型及參數，工程師能像偵探般從紛繁波形的蛛絲馬跡中，提取出決定設計成敗的關鍵信息。
