深入解析是德示波器UXR0504B的波形分析功能與應用

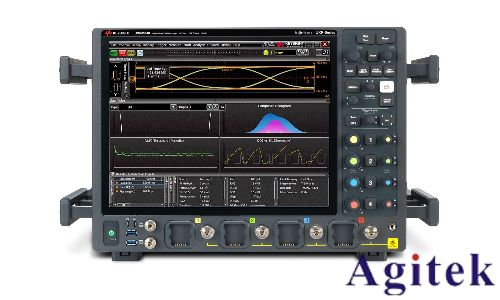

是德示波器UXR0504B作為高性能數字示波器，憑借其4 GHz帶寬和20 GSa/s采樣率，在高速信號分析領域展現出卓越性能。本文將圍繞波形分析的核心流程，結合具體操作技巧與實戰案例，解析該設備在電子測試中的關鍵應用。

一、波形分析基礎操作：精準捕捉與量化

1. 觸發設置優化信號捕獲

UXR0504B提供靈活觸發模式，用戶需根據信號特征配置觸發條件：

觸發電平調整：通過旋鈕或菜單設置閾值電壓（如1.5 V），確保波形穩定觸發。

邊緣觸發選擇：針對周期性信號，可選擇上升沿/下降沿觸發，避免誤捕獲。

高級觸發模式：利用序列觸發（如“脈沖寬度觸發”）捕捉異常信號片段，適用于通信協議解碼場景。

2. 多維度測量參數解析

設備內置32種自動測量功能，關鍵指標包括：

時域參數：峰峰值、上升時間（ns級精度）、占空比，適用于電源紋波分析。

頻域擴展：通過頻譜分析功能（標配FFT模塊），可實時顯示信號頻譜成分，輔助排查電磁干擾（EMI）問題。

二、高級分析工具：深度挖掘信號特征

1. 波形數學運算與疊加分析

波形差分/積分運算：通過軟件界面調用數學函數，直觀呈現信號導數或累積效應。

多通道疊加對比：支持4通道同時顯示，利用顏色編碼區分信號源，適用于差分信號分析。

2. 存儲與離線分析能力

分段存儲模式：將10萬幀波形分段保存至256 GB固態硬盤，便于長時間信號趨勢分析。

導出與第三方軟件聯動：支持MATLAB波形數據導入，結合腳本實現自動化頻譜統計。

三、實戰案例：電子設計中的典型應用

1. 電源紋波測試

在開關電源調試中，通過配置20 MHz帶寬限制與AC耦合模式，精確測量12 V輸出紋波峰峰值（典型值< 50 mV）。觸發設置為“視頻觸發”可同步捕獲開關頻率波形。

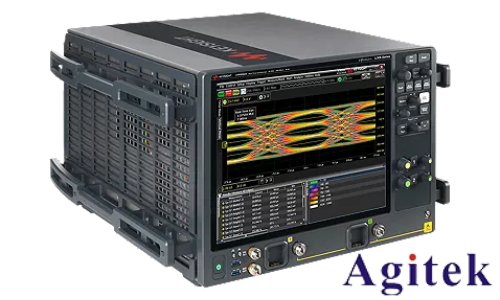

2. 高速串行信號眼圖分析

針對USB3.0信號（速率5 Gbps），啟用“模板觸發”功能加載行業標準眼圖模板，自動判定信號抖動（Tj）與噪聲容限。結合去嵌入算法補償探頭損耗，提升測量精度。

四、操作注意事項與性能優化

探頭匹配校準：使用前務必執行探頭頻率響應校準，避免高頻信號衰減（UXR0504B標配N2800A有源探頭）。

采樣模式選擇：針對低頻信號選用“平均采樣”降低噪聲，高頻場景切換至“實時采樣”防止波形混疊。

環境兼容性：設備符合MIL-STD-810G抗震標準，適用于車載電子等嚴苛測試環境。

UXR0504B通過硬件性能與軟件算法的深度融合，為工程師提供了從時域到頻域的完整信號分析鏈。其模塊化架構支持后續升級（如選配DPX4信號處理引擎），可應對5G射頻、量子計算等前沿領域的測試挑戰。結合西安安泰測試Agitek的專業校準服務，設備性能可長期保持行業領先水平。
